Проектирование и расчет приспособления для фрезерования поверхности разъема шатуна

Пензенский государственный технологический университет
Кафедра Технологии машиностроения
Курсовой проект по дисциплине Технологическая оснастка
На тему: Проектирование и расчет приспособления для фрезерования поверхности разъема шатуна

Данная курсовая работа содержит общий вид фрезерного приспособления со спецификациями, а также пояснительную записку объемом 20 листов. Пояснительная записка содержит разделы: введение, расчет усилия резания, силовой, точностной, прочностной расчеты, анализ исходных данных, заключение, приложение.

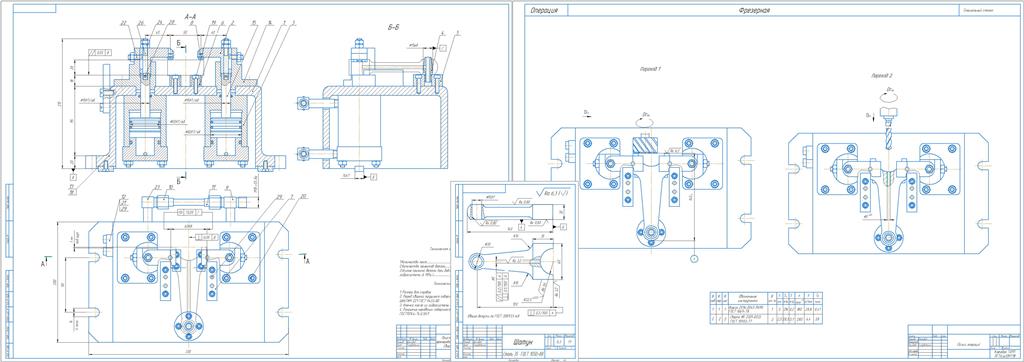

Графическая часть содержит:
Чертежи – формат А4: 1
– формат А1: 1
Введение 5
1. Общая часть...........................................................................................7
1. Описание конструкции и принципа работы приспособления 7
1.2 Принципиальная схема. Описание конструкции и
принципа работы приспособления............................................................7
2. Силовой расчет приспособления 10
2.1 Расчет усилия резания 10
2.2 Определение усилия зажима 14
3 Расчет на прочность 14
4 Расчет приспособления на точность 16
Заключение 19
Литература 20
Приложение Спецификации 21
