Приспособление для фрезерования шпоночного паза шириной 12 мм

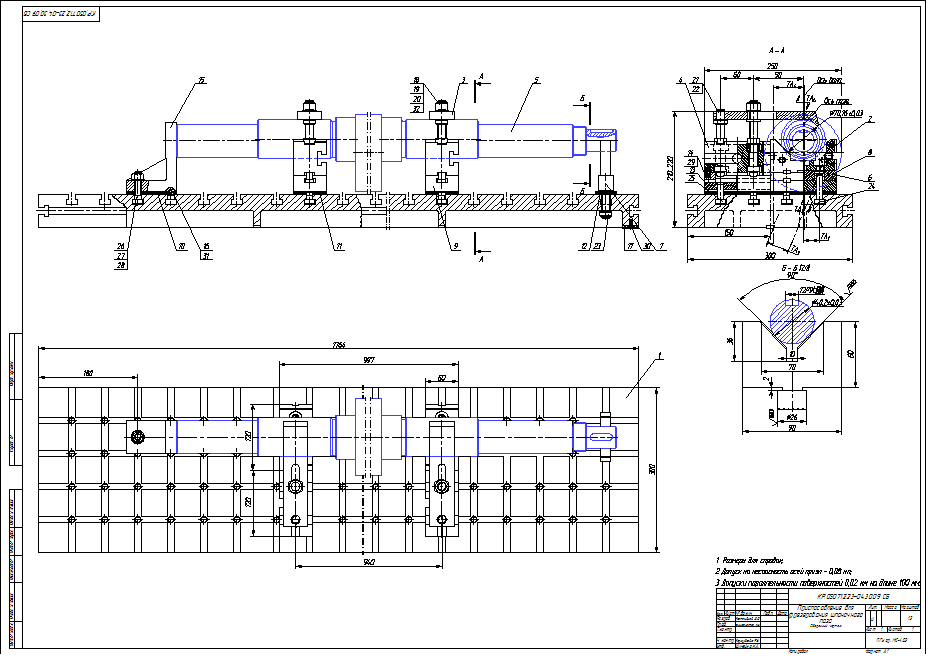

Чертеж универсально-сборочного приспособления для фрезерования шпоночного паза вала эксцентриковой выбивной решетки.
Нарезается шпоночный паз шириной 12 мм

В результате проделанной работы нами разработано приспособление для обработки шпоночных пазов на шпоночно-фрезерном станке 6Д91. Простота конструкции, использование типовых и стандартных деталей и узлов существенно облегчает изготовление приспособление. Всё это в совокупности приводит к снижению себестоимости изготовления детали при повышению её качества. Материал детали Сталь 40 ГОСТ 1050-74 и масса 105 кг. Нужно было профрезеровать шпоночный паз и достичь нужной точности. Были рассчитана программа выпуска данной детали, производство – мелко-серийное. Были выбраны базы для обработки шпоночного паза. Точность определили при помощи расчета размерных цепей на смещение оси паза от оси вала. Было произведено описание работы приспособления. Для того, чтобы профрезеровать шпоночный паз, из стандартных, унифицированных и других различных деталей собирается приспособление. Эксцентриковый вал базируется на призмах, и упирается в упор. Зажимается деталь вручную при помощи винтового зажимного устройства. Далее приспособление устанавливается на стол станка и производится фрезерование паза. Описание техники безопасности также было указано в данной работе. Кроме этого была подсчитана экономическая эффективность работы приспособления.
