Конкурс асов 3D-моделирования

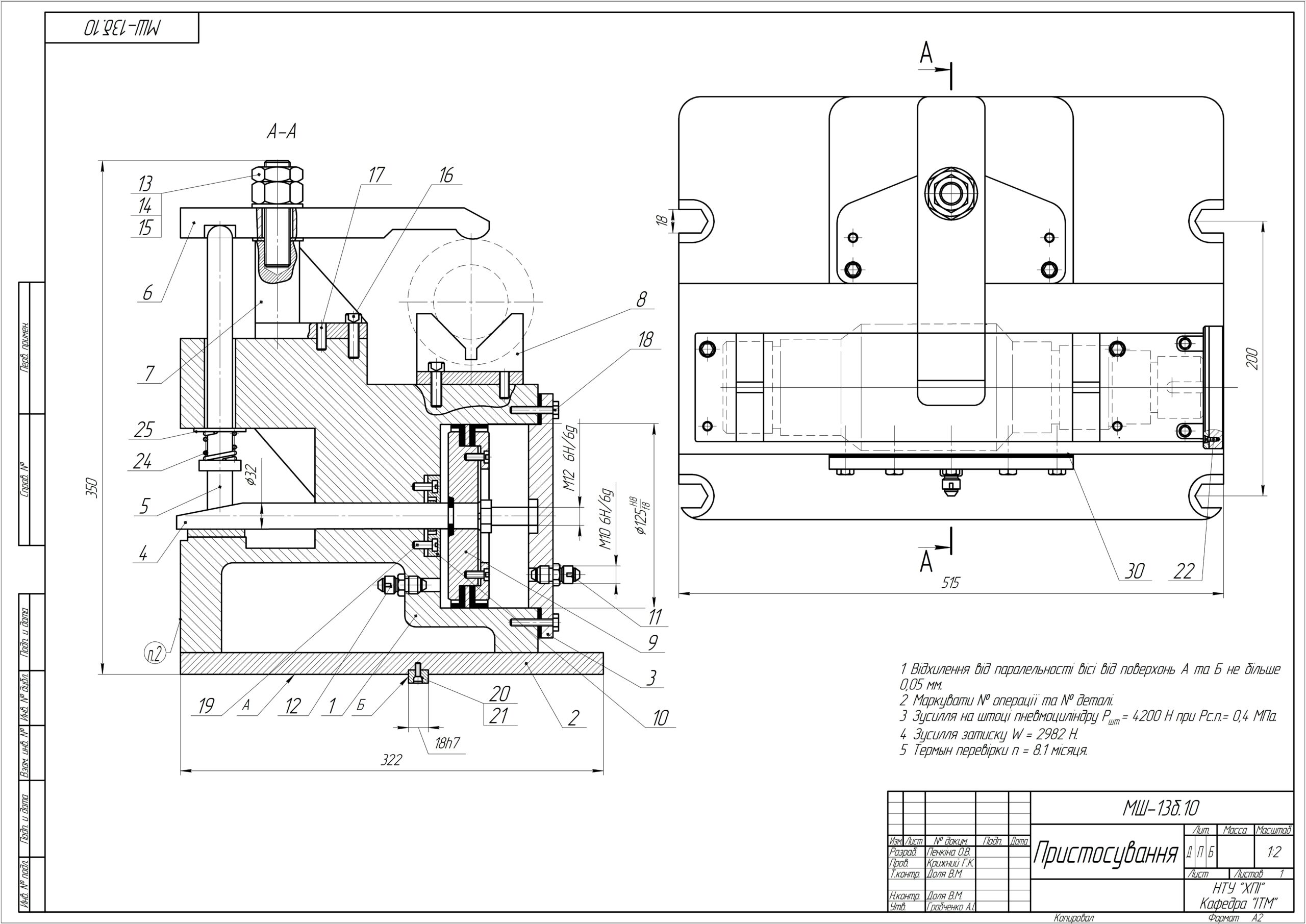

Чертеж приспособления для фрезерования шпоночного паза

НТУ ХПИ
2017

1Відхилення від паралельності вісі від поверхонь А та Б не більше 0,05 мм.
2Маркувати № операції та № деталі.
3Зусилля на штоці пневмоциліндру Р= 4200 Н при Рс.п.= 0,4 МПа.
4Зусилля затиску W = 2982 Н.
5Термын перевірки n = 8.1 місяця.

Состав: Пристосування(СБ), специфікація Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Чертеж приспособления для фрезерования шпоночного паза

ПРИСПОСОБ\Prisposoblenia_dlya_frezerovania4654.spw
ПРИСПОСОБ\Пристосування 25,05,17.cdw
ПРИСПОСОБ
