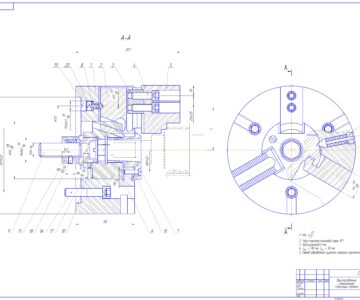

Данное приспособление позволяет протачивать специальные валы на месте, без разбор
машины.Разъемный корпус 1 приспособления устанавливается на протачиваемый вал и
крепиться станине машины четырьмя болтами ( см. корпус 1, четыре отверстия
диаметром 19 мм.) В прямоугольном отверстии салазок 3 ( см. Разрез А-А ) крепиться и
регулируется двумя винтами резец( резец и винты на чертеже не показаны).Салазки
перемещаются в крышке 2 и стойке 4 корпуса по направляющим, выполненным в виде
«ласточкина хвоста», и осуществляют продолжительную подачу резца. Винт 5 подачи салазок
с прямоугольной резьбой вращается специальной рукояткой ( на чертеже не показана ).
Проточка вала производиться при одновременном вращении вала машины и продольным
перемещением салазок 3 приспособления.
Наблюдение за работой резца ведется через вырез в средней части корпуса приспособления.
Задание . Выполнить чертежи деталей 1…..5 материал - Сталь 20 ГОСТ 1050-74.
