Приспособление для шлифования пазов

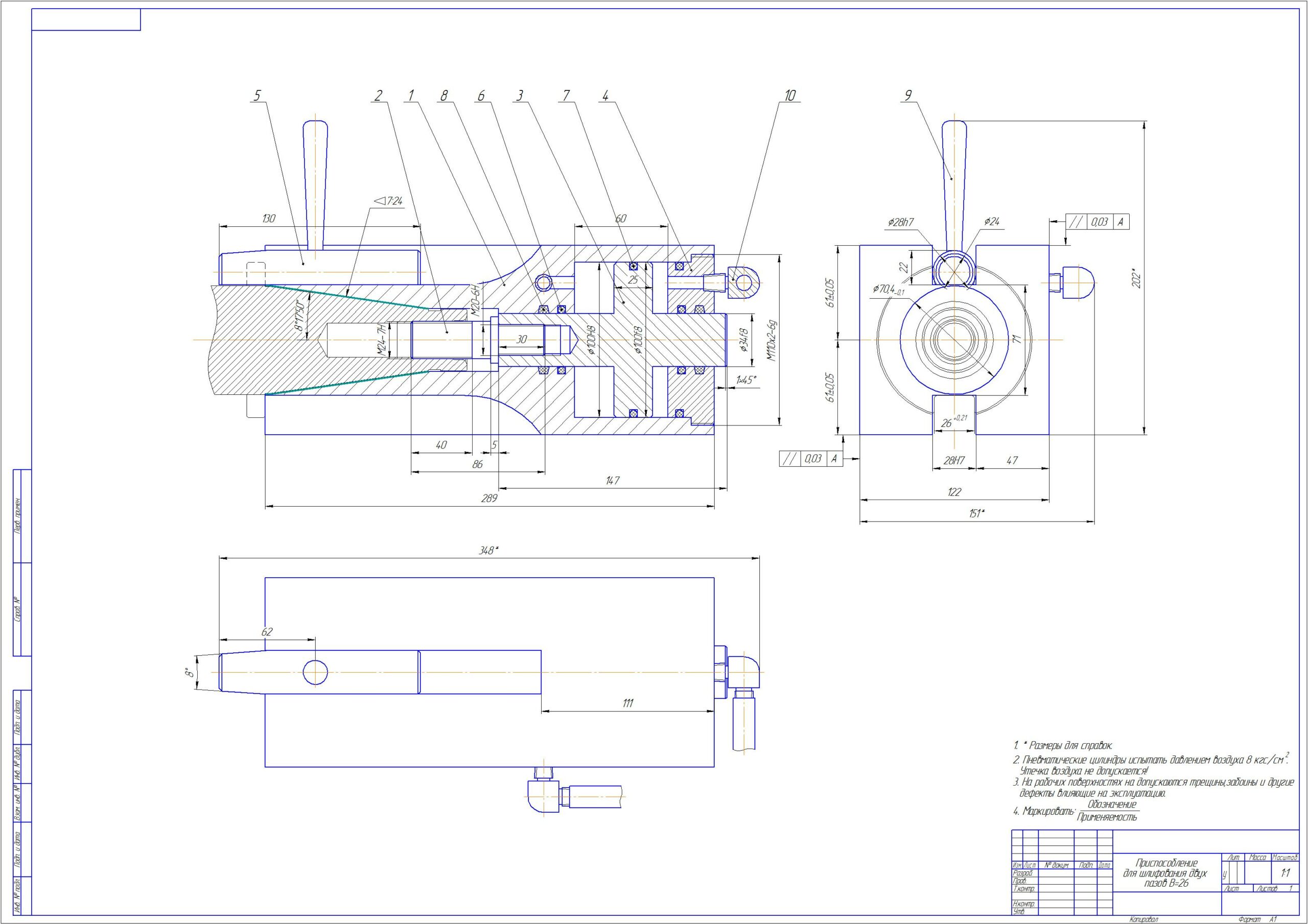

Приспособление для шлифования двух пазов В=26. Приспособление представляет собой конструкцию, позволяющую установить и зафиксировать деталь внутри колодки 1, которая устанавливается на магнитную плиту плоскошлифовального станка. Деталь устанавливается в колодке 1 до упора в торец при помощи винта 2.

Состав: Чертеж и спецификация

Софт: КОМПАС-3D 16 SP2

Файлы:
Чертеж приспособления.cdw
Спецификация приспособления.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
