Приспособление для выполнения технологической операции фрезерования

Луцький національний технічний університет,
кафедра КПВ та ТМ,
дисципліна "Технологічна оснастка"

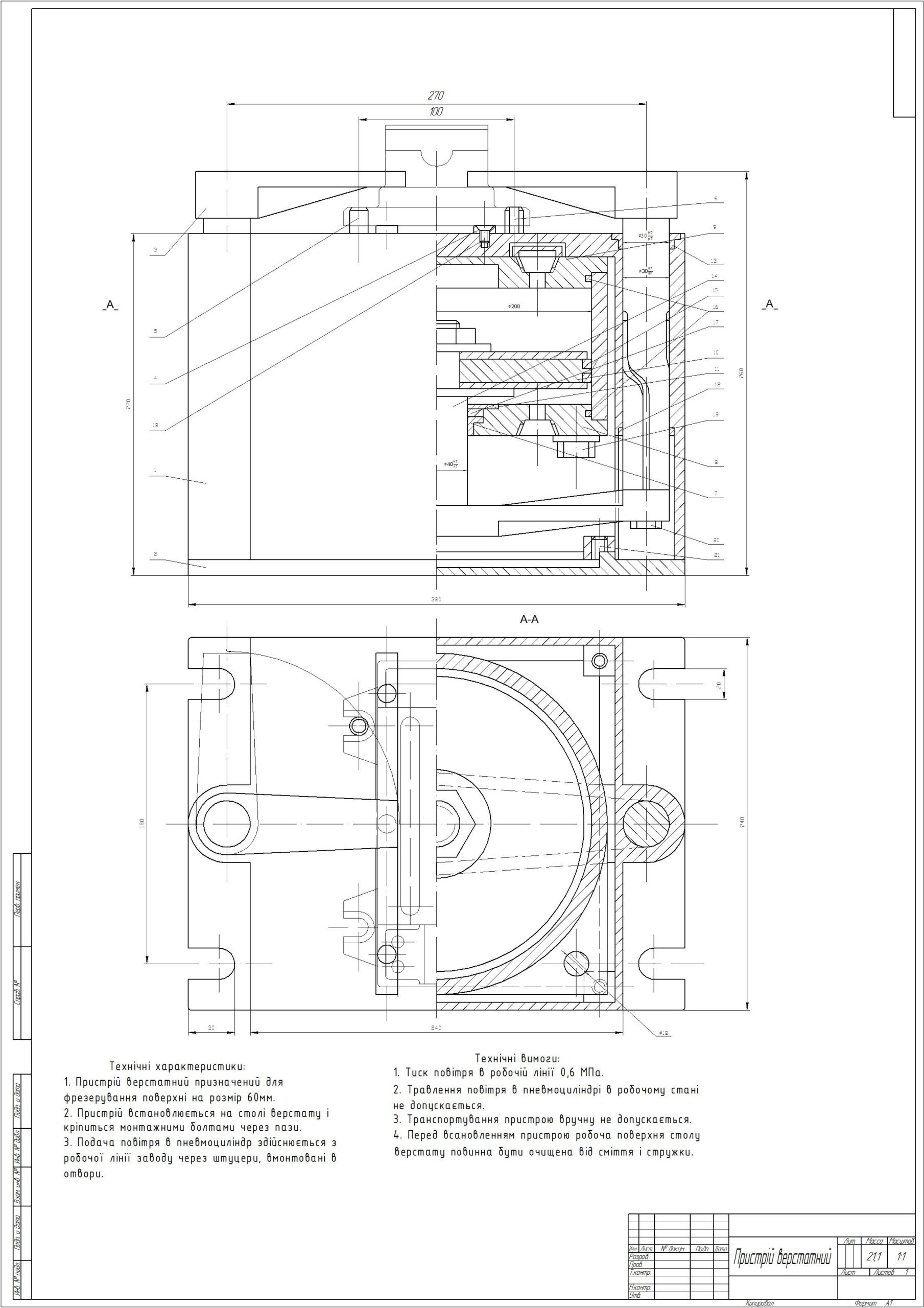

Разработка сборочного чертежа и расчет устройства для выполнения технологической операции фрезерования
2013 рік.

Курсова робота складається з креслення формату А1 та пояснювальної записки, в якій детально описано розрахунок приспосіблення для фрезерної операції над заготовкою корпусної деталі з специфікацією.

Технические характеристики:
1. Устройство станочный предназначен для фрезерования поверхности на размер 60мм.
2. Устройство устанавливается на столе станка и крепится монтажными болтами через пазы.
3. Подача воздуха в пневмоцилиндр осуществляется с рабочей линии завода через штуцеры, вмонтированные в отверстия.

Состав: Сборочный чертеж (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Приспособление для выполнения технологической операции фрезерования

Курсова Божко\Кр.Р..doc
Курсова Божко\Пристрій верстатний.cdw
Курсова Божко\Реферат.doc
Курсова Божко\Специфікація.doc
Курсова Божко
