Специальное приспособление для фрезерования паза

Барановичский государственный университет
Факультет инженерный
Кафедра технологии и оборудования машиностроения
Курсовая работа по дисциплине «Технологическая оснастка»

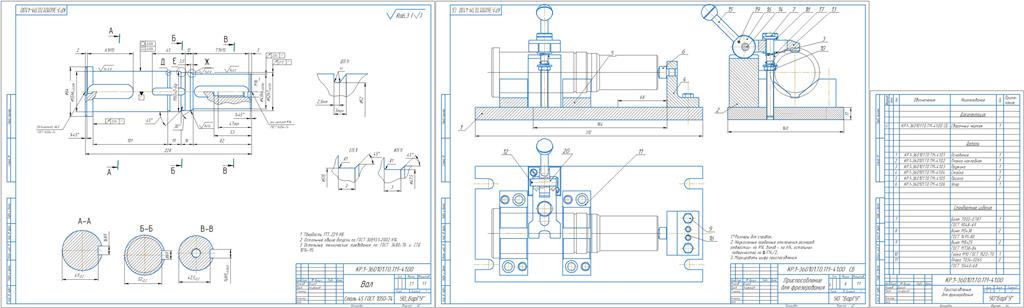

На тему: "Проект специального приспособления для фрезерования паза"
Барановичи 2020

Целью этой курсовой работы является проектирование эффективного механизированного приспособления, которое бы позволило обеспечить необходимую точность и качество обработки заданной детали при высокой производительности.

Исходные данные
Спроектировать приспособление для фрезерования в детали «Вал» паза глубиной Н = 5,5 мм, шириной В = 14 мм и длиной 82 мм. Материал детали – сталь 45 ГОСТ 1050 – 71. Принимаем вертикально – фрезерный станок с ЧПУ модели KNUTH VMF 4.
Годовая программа выпуска – 70500 шт.
Режим работы цеха – односменный.
Инструмент для обработки закрытого паза – фреза шпоночная 2234 – 0338 ГОСТ 9140 – 78. Материал режущей части – сталь Р6М5 ГОСТ 19265.
Глубина резания: t = 3 мм;
Подача: При фрезеровании принимаем подачу Sz = 0,05 мм/зуб.

Содержание:
ВВЕДЕНИЕ
1 ТЕХНИЧЕСКОЕ ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ
2 РАЗРАБОТКА СХЕМЫ УСТАНОВКИ ЗАГОТОВКИ
3 РАЗРАБОТКА ЭСКИЗНЫХ ВАРИАНТОВ ПРИСПОСОБЛЕНИЯ
4 РАСЧЕТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ КОНСТРУКЦИИ ПРИСПОСОБЛЕНИЯ
5 РАСЧЕТ ПРОПУСКНОЙ СПОСОБНОСТИ ПРИСПОСОБЛЕНИЙ
6 РАСЧЕТ ЗАЖИМНОГО УСИЛИЯ
7 РАСЧЕТ ОСНОВНЫХ ХАРАКТЕРИСТИК СИЛОВОГО МЕХАНИЗМА
9 РАСЧЕТ ПРИСПОСОБЛЕНИЯ НА ТОЧНОСТЬ
10 ОПИСАНИЕ РАБОТЫ ПРИСПОСОБЛЕНИЯ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
