Специальное станочное приспособление для обработки шпоночного паза

Донецкий Национальный технический университет
Кафедра "Технология машиностроения"
Курсовой проект по дисциплине "Технологическая оснастка" на тему: «Спроектировать специальное станочное приспособление для обработки шпоночного паза»
Донецк 2018

Объект исследования: специальное станочное приспособление для обработки шпоночного паза.
Цель работы: спроектировать специальное станочное приспособление для обработки шпоночного паза на вертикально-фрезерном станке.
В технологической части курсового проекта выполнен анализ технологичности конструкции изготавливаемой детали, выбран метод получения заготовки, разработан маршрутный и операционный технологический процесс обработки, рассчитаны режимы резания на фрезерную операцию, а также произведено ее нормирование. В конструкторской части сформулировано служебное назначение приспособления, разработана его принципиальная схема, рассчитано усилие закрепления, параметры привода, описана конструкция и принцип работы приспособления, произведены проверочные расчеты наиболее нагруженных частей приспособления, выполнен расчет погрешности установки заготовки в приспособлении.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 4
1. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 5
1.1 Анализ технологичности конструкции детали 5
1.2 Выбор метода получения заготовки 6
1.3 Проектирование маршрутного технологического процесса механической обработки деталей 7
1.4 Проектирование операционного технологического процесса 8
2. КОНСТРУКТОРСКАЯ ЧАСТЬ 13
2.1 Формулирование служебного назначения станочного приспособления, разработка его принципиальной схемы 13
2.2 Расчет усилия закрепления 14
2.3 Расчет параметров силового привода 15
2.4 Описание конструкции и принципа работы приспособления 16
2.5 Прочностные расчеты деталей приспособления 17
2.6 Расчет погрешности установки заготовки в приспособлении 19
ВЫВОДЫ 20

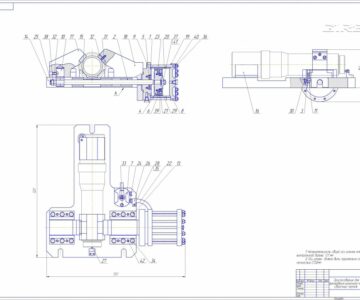

Специальное приспособление используется при выполнении вертикально-фрезерной операции для обработки шпоночного паза. В данное приспособление устанавливается одна деталь – гильза, с габаритными размерами: длина - 160 мм, диаметр – 60 мм. При фрезеровании шпоночного паза шириной 8 мм и длиной 45 мм, заготовка базируется по наружной цилиндрической поверхности и торцу, при обработке выдерживается размер 45H12(+0.25) и 8d8( ).

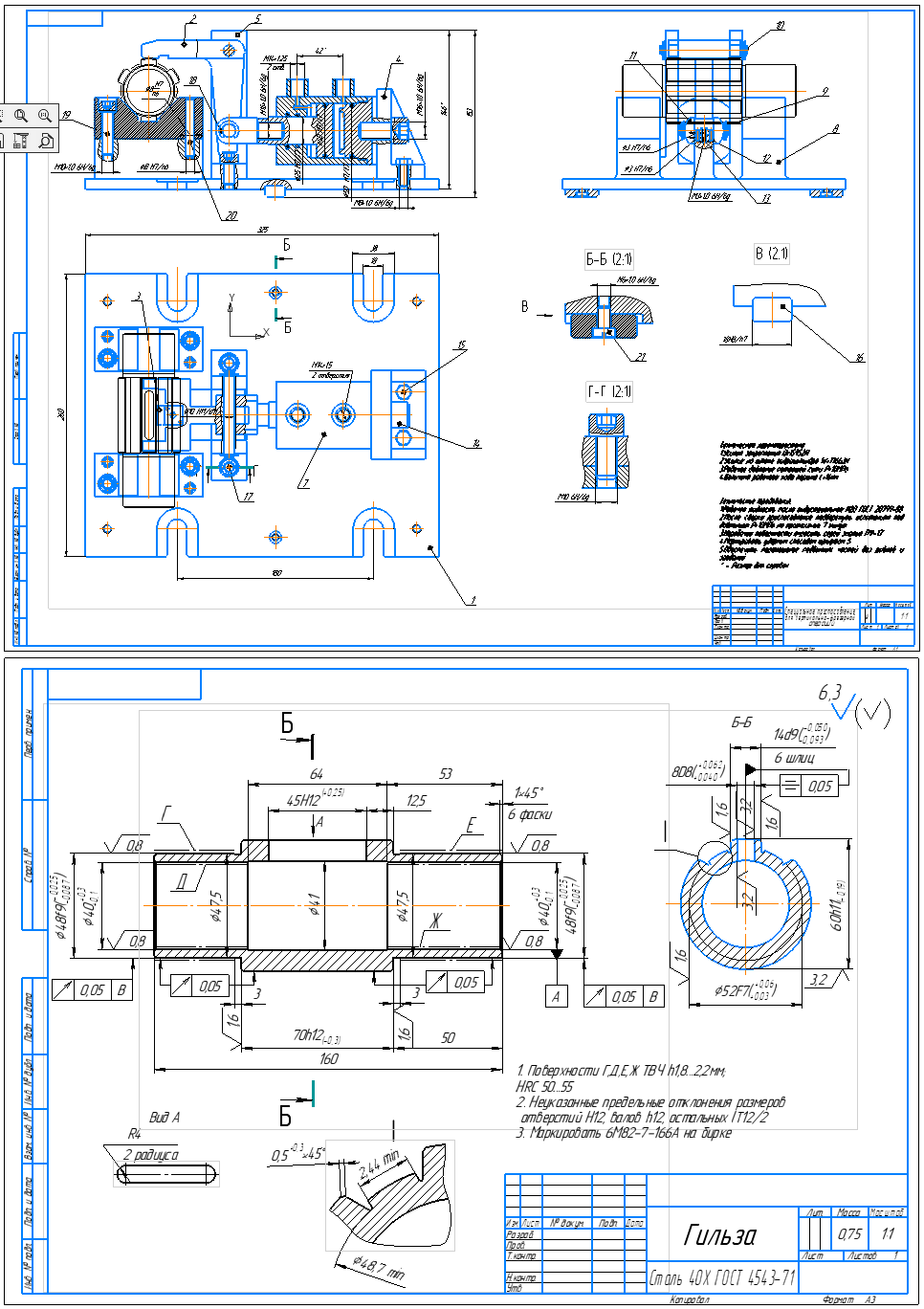

Состав: Чертеж гильза, карта эскизов, Маршрутная карта, ПЗ, Спецификация, Операционная карта, Карта наладки, сборочный чертеж Язык документа

Софт: КОМПАС-3D 16 SP2

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Специальное станочное приспособление для обработки шпоночного паза

\K 짠.cdw
Новая папка\MK .doc
Новая папка\OK гильза.doc
Новая папка\~$х оснастка.docx
Новая папка\гильза.cdw
Новая папка\карта наладки1.cdw
Новая папка\сборочный (2).cdw
Новая папка\спецификация 12.cdw
Новая папка
Новая папка\тех оснастка.docx
