Приспособление для вырезки резиновых прокладок

1
7
1661
4
0
100

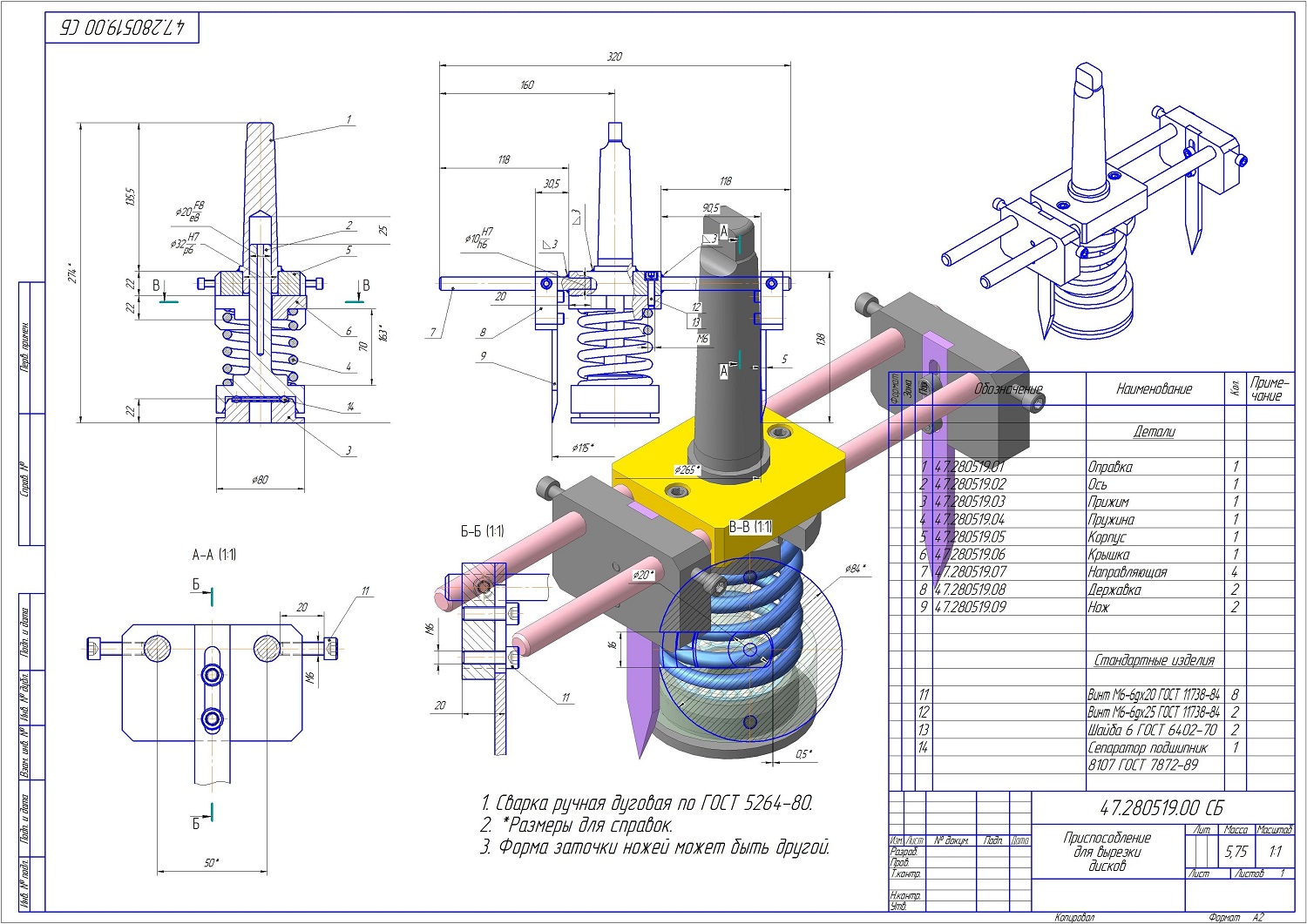

Приспособление самозажимное для вырезки резиновых прокладок толщиной до 25 мм. Используется шпиндель сверлильного станка для закрепления приспособления, конус Морзе №4. Вырезаются прокладки на ровном основании из твердых пород древесины.


Сообщить о проблеме
Автор
user-avatar mavrabas
Дата
05.07.2019
Язык
Русский
Состав
3D Сборка, модели, комплект чертежей, чертежи в формате JPG (если у кого нет Компас v.16)
Софт
КОМПАС-3D 16.1 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-47.280519.00 СБ - Приспособление для вырезки дисков.cdw 47.280519.00 СБ - Приспособление для вырезки дисков.cdw
  • icon-47.280519.00 СБ - Приспособление для вырезки дисков.jpg 47.280519.00 СБ - Приспособление для вырезки дисков.jpg
  • icon-47.280519.01 - Оправка.cdw 47.280519.01 - Оправка.cdw
  • icon-47.280519.01 - Оправка.jpg 47.280519.01 - Оправка.jpg
  • icon-47.280519.02 - Ось.cdw 47.280519.02 - Ось.cdw
  • icon-47.280519.02 - Ось.jpg 47.280519.02 - Ось.jpg
  • icon-47.280519.03 - Прижим.cdw 47.280519.03 - Прижим.cdw
  • icon-47.280519.03 - Прижим.jpg 47.280519.03 - Прижим.jpg
  • icon-47.280519.04 - Пружина.cdw 47.280519.04 - Пружина.cdw
  • icon-47.280519.04 - Пружина.jpg 47.280519.04 - Пружина.jpg
  • icon-47.280519.05 - Корпус.cdw 47.280519.05 - Корпус.cdw
  • icon-47.280519.05 - Корпус.jpg 47.280519.05 - Корпус.jpg
  • icon-47.280519.06 - Крышка.cdw 47.280519.06 - Крышка.cdw
  • icon-47.280519.06 - Крышка.jpg 47.280519.06 - Крышка.jpg
  • icon-47.280519.07 - Направляющая.cdw 47.280519.07 - Направляющая.cdw
  • icon-47.280519.07 - Направляющая.jpg 47.280519.07 - Направляющая.jpg
  • icon-47.280519.08 - Державка.cdw 47.280519.08 - Державка.cdw
  • icon-47.280519.08 - Державка.jpg 47.280519.08 - Державка.jpg
  • icon-47.280519.09 - Нож.cdw 47.280519.09 - Нож.cdw
  • icon-47.280519.09 - Нож.jpg 47.280519.09 - Нож.jpg
  • icon-Державка.m3d Державка.m3d
  • icon-Деталь - Нож.m3d Деталь - Нож.m3d
  • icon-Корпус.m3d Корпус.m3d
  • icon-Крышка.m3d Крышка.m3d
  • icon-Направляющая.m3d Направляющая.m3d
  • icon-Оправка.m3d Оправка.m3d
  • icon-Ось.m3d Ось.m3d
  • icon-Прижим.m3d Прижим.m3d
  • icon-Приспособление для вырезки дисков - 47.280519.00 СБ.a3d Приспособление для вырезки дисков - 47.280519.00 СБ.a3d
  • icon-Пружина.m3d Пружина.m3d
  • icon-Сепаратор.m3d Сепаратор.m3d
  • icon-в мас.jpg в мас.jpg
  • icon-рис Крышка.jpg рис Крышка.jpg
