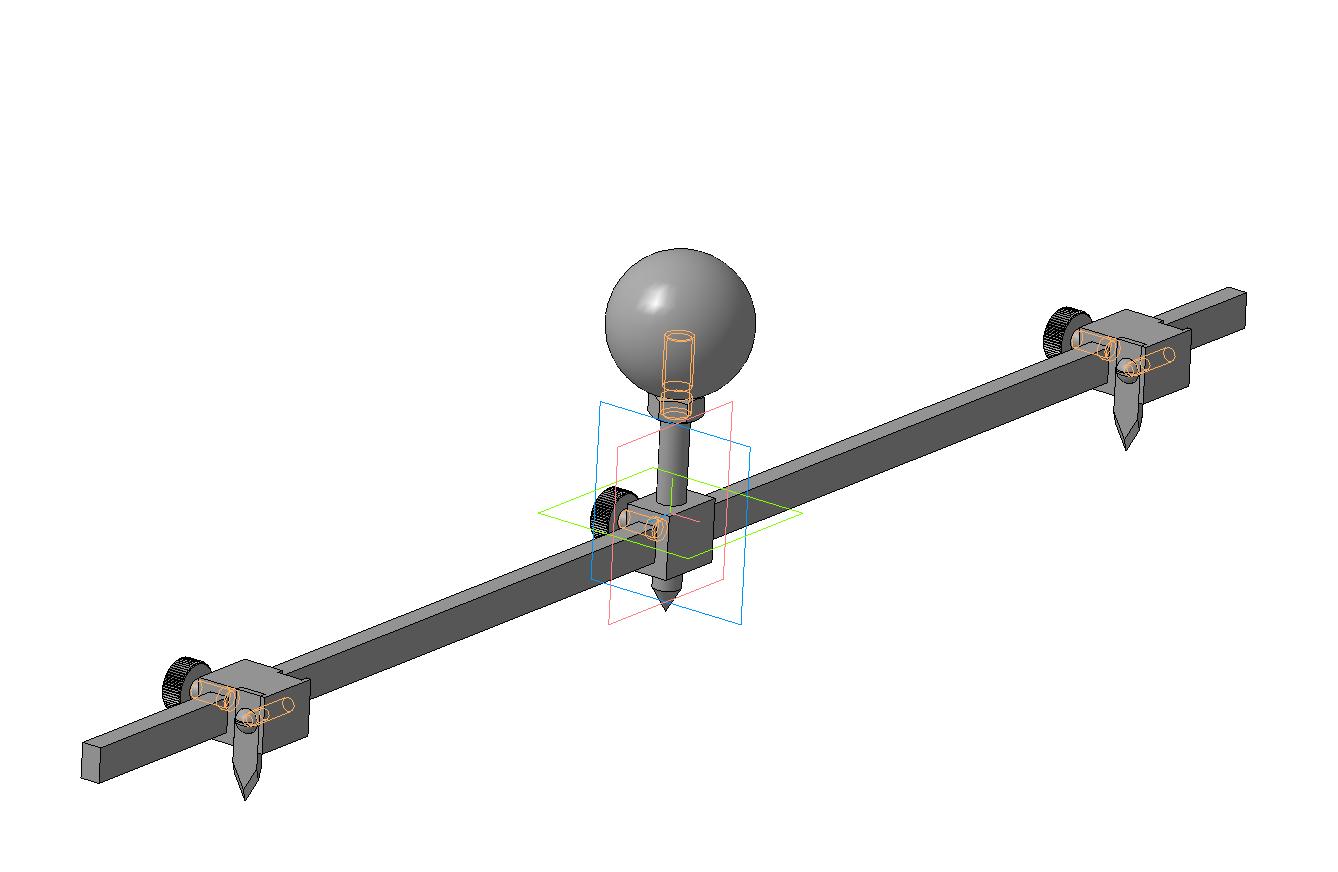

Приспособление для вырезки прокладок из паронита ("балеринка")

Приспособление предназначено для вырезки круглых прокладок из листового паронита толщиной до 3мм. Максимальный диаметр вырезаемой прокладки - 500мм. Прокладки вырезаются на твердой, ровной поверхности из дерева.

Состав: 3D-сборка, модели, комплект чертежей

Софт: КОМПАС-3D 13

Файлы:
Рукоятка.cdw
рукоятка.m3d
Сборка.a3d
Штырь.cdw
штырь.m3d
Винт М4 шаг 0,7.m3d
Винт стопорный М6 шаг 1.m3d
Винт стопорный М6.cdw
Гайка М8 шаг 1,25.m3d
Направляющая.cdw
направляющая.m3d
Нож.cdw
нож.m3d
основание.cdw
основание.m3d
Ось.cdw
ось.m3d
Ползун.cdw
ползун.m3d
Приспособление для вырезки прокладок.cdw
