Приспособление фрезерное с эксцентриковыми прижимами

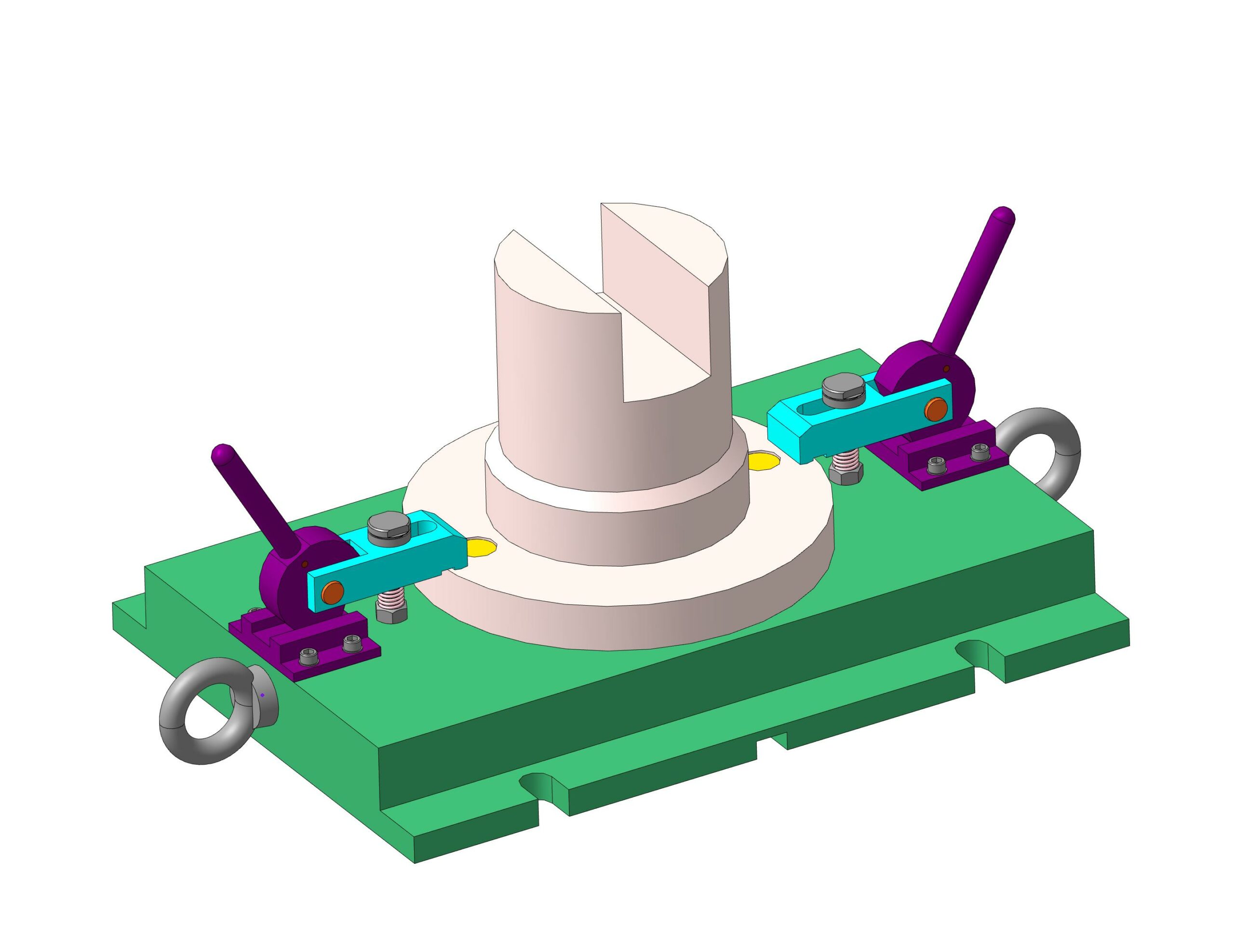

Приспособление фрезерное с эксцентриковыми прижимами используется для установки и обработки детали ,,Пятка,, при фрезеровании сквозного паза 40 мм и может быть установлено как на горизонтально-фрезерном так и на вертикально-фрезерном станках. Деталь ,,Пятка,, устанавливается на опорную плиту и два цилиндрических установочных пальца, один из которых срезанный, далее производится прижим детали с помощью двух прихватов, усилие на которые передаётся непосредственно от эксцентриков.
Техническая характеристика приспособления:
- габариты, ВхШхД, мм 170х232х401
- масса, кг 29,4
- обрабатываемый паз, ВхШ, мм 40х40
- станок горизонтально (вертикально)-фрезерный
Состав: 3D сборка, все 3D-детали отдельно
Софт: КОМПАС-3D 17SP1
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
