Технический проект фрезерного приспособления для фрезерования паза

Пензенский государственный технологический университет
Кафедра Технологии машиностроения
Курсовой проект по дисциплине Технологическая оснастка
На тему: Проектирование приспособления для фрезерованипя паза
Пенза 2016

Курсовая работа содержит технический проект фрезерного приспособления для фрезерования паза со спецификациями.
В пояснительной записке приведены: расчеты усилия резания, усилия зажима, а также расчет на точность, прочность, дано описание работы приспособления

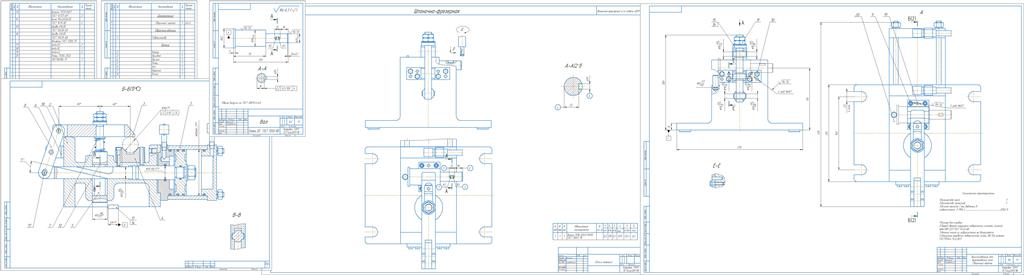

Графическая часть содержит:
Чертежи – формат А4: 1
– формат А1: 2
Введение 5
1. Описание конструкции и принципа работы приспособления 6
1.1 Описание схемы базирования 6
1.2 Принципиальная схема. Описание конструкции и принципа работы приспособления 6
2. Силовой расчет приспособления 8
2.1 Расчет усилия резания 8
2.2 Определение усилия зажима 10
3. Расчет на прочность 14
5. Расчет приспособления на точность 16
Литература 18
Приложение Спецификации 19
