Приспособление для фрезерования паза.

Приспособление для фрезерования паза.

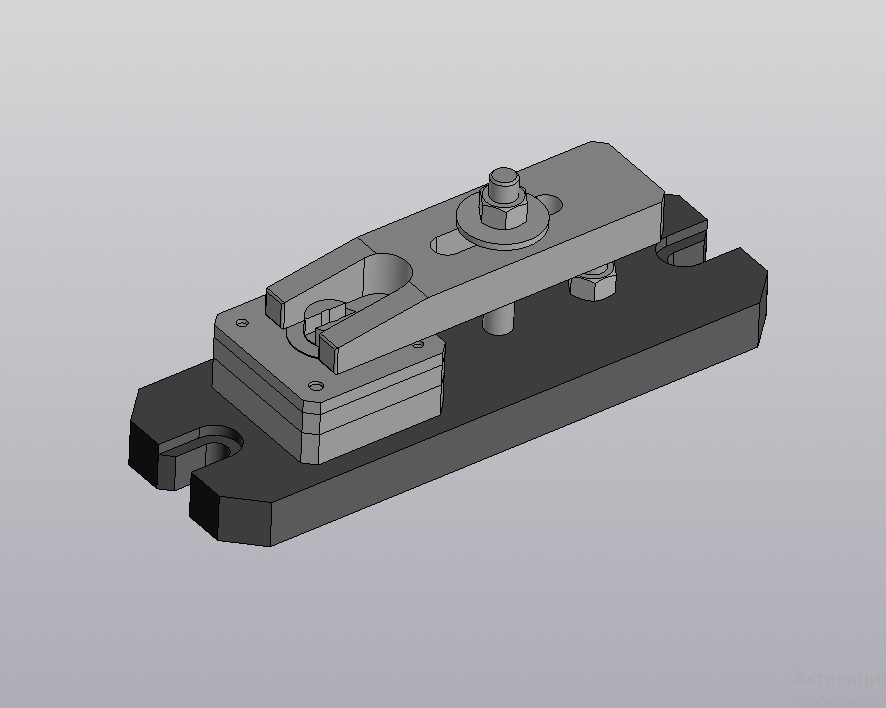

Приспособление для фрезерования паза, разработано для фрезерования паза детали "Крестовина" (сталь 45 ГОСТ 1050-2013), на универсальном фрезерном станке.
Приспособление с деталью имеет следующие параметры:
Габаритные размеры (ДхШхВ), мм: 270х90х118
Масса, кг: 5,7 кг

Состав: 3D сборка

Софт: КОМПАС-3D 19.1

Файлы:
Деталь 1.m3d
Деталь 2.m3d
Деталь 3.m3d
Деталь 4.m3d
Деталь 5.m3d
Крестовина.m3d
Прижим.m3d
Сборка.a3d
Упор.m3d
Штифт.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
