Приспособление фрезерное с Г-образными прихватами и гидроприводом

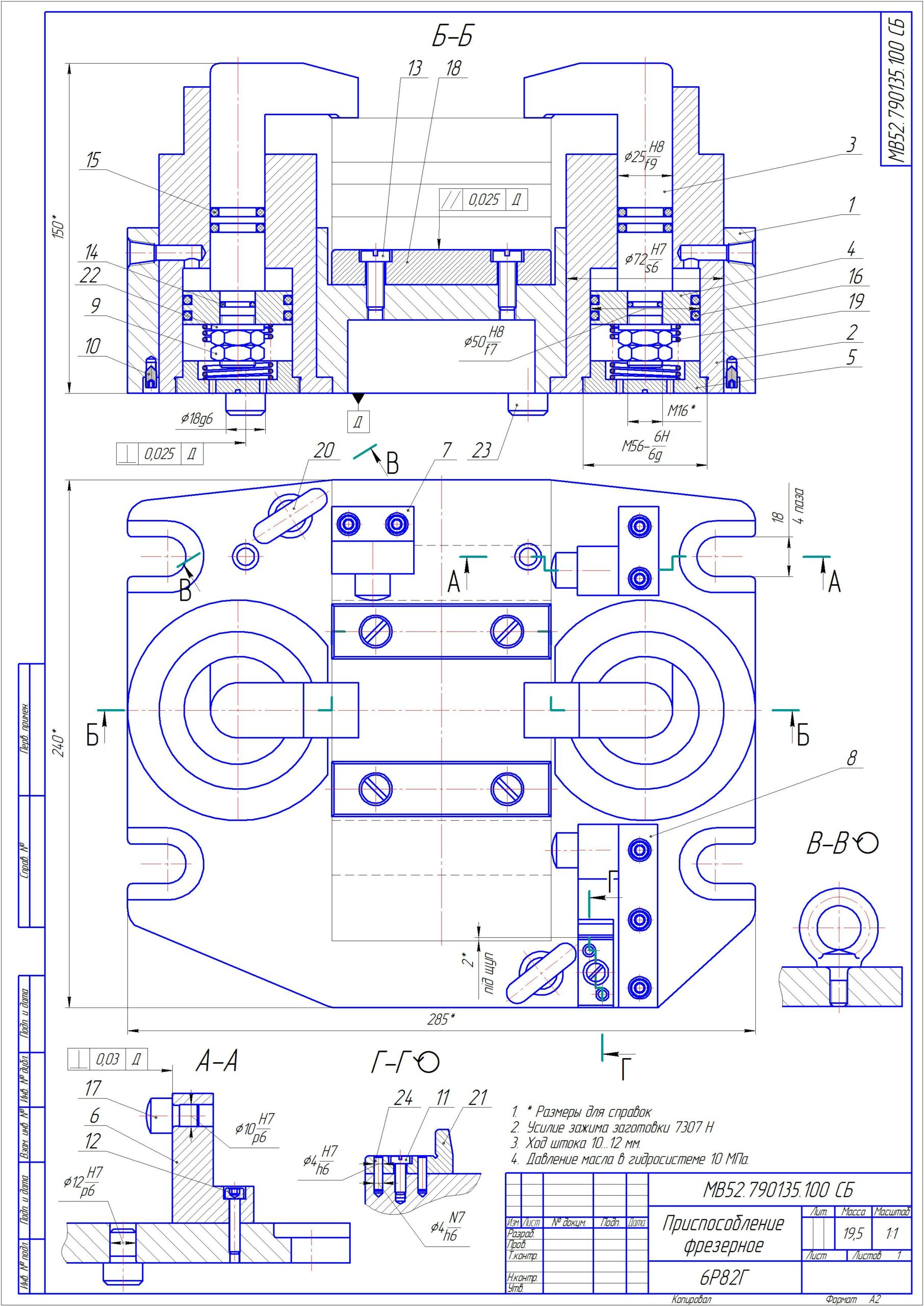

Приспособление фрезерное с Г-образными прихватами и гидроприводом. Приспособление фрезерное предназначено для установки, закрепления детали "Крышка" и обработки двух боковых поверхностей на горизонтально-фрезерном станке 6Р82Г, выдерживая размер 210 ± 0,2 мм. Зажим обрабатываемой заготовки выполняется двумя Г-образными прихватами, которые действуют от двух гидроцилиндров одностороннего действия. Базирование приспособления на столе станка осуществляется с помощью двух круглых шпонок, которые закрепляются на основе устройства. Приспособление транспортируется с помощью двух рым-болтов. Две фрезы (блок фрез на оправке) настраиваются на исполняемый размер по установу с помощью щупа.
Приспособление имеет сложную конструкцию, обеспечивает свободный доступ инструмента к плоскостям, которые обрабатываются, удобно в эксплуатации, имеет стандартизированные детали, не требует дополнительной регулировки, устройство характеризует хорошее быстродействие.

Техническая характеристика приспособления фрезерного:
- усилие зажима заготовки, Н 7307
- ход штока, мм 10...12
- давление масла в гидросистеме, МПа 10
- количество Г-образных прихватов, шт 2
- количество гидроцилиндров, шт 2
- тип гидроцилиндров - встроенный
- диаметр поршня гидроцилиндра, мм 50
- диаметр штока гидроцилиндра, мм 25
- габариты, ВхШхД, мм 150х240х285
- масса, кг 19,5
- станок - горизонтально-фрезерный 6Р82Г
- способ обработки - фрезерование блоком дисковых фрез на оправке

Состав: Приспособление фрезерное (СБ), Спецификация (2 листа), Деталь (Крышка), ПЗ (Описание конструкции и принципа работы устройства 3 листа). Язык документа
