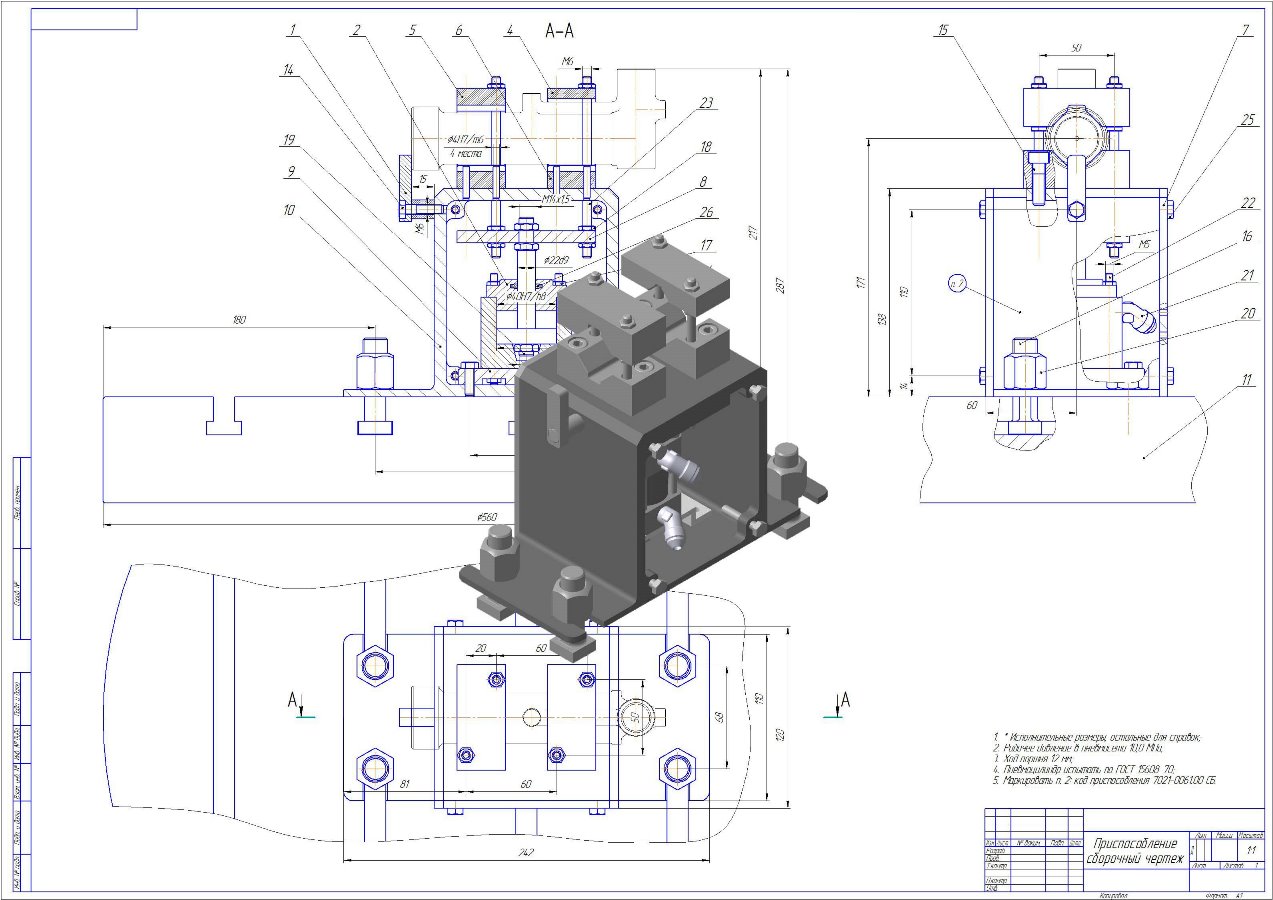

Приспособление гидравлическое для установки деталей типа вал

Приспособление работает следующим образом: заготовка базируется своими поверхностями на соответствующие опоры (призмы, упор) приспособления. Затем происходит закрепление заготовки с помощью зажимного устройства (гидроцилиндра по ГОСТ 19897-74), в следующей последовательности. Подача давления в верхнюю полость встроенного в корпус гидроцилиндра, штоки цилиндра, закрепленные на верхних призмах опускаются, и таким образом осуществляет прижим заготовки к нижним призмам. Далее заготовка обрабатывается. Для расфиксации заготовки давление подается в нижнюю полость корпуса гидроцилиндра, обеспечивая движение вверх, при этом верхние призмы отводится от заготовки на 10 мм. Величина зазора, необходимаю для съема и установки последней регулируется при помощи гаек.
