Приспособление испытания отрезных абразивных кругов

325

300

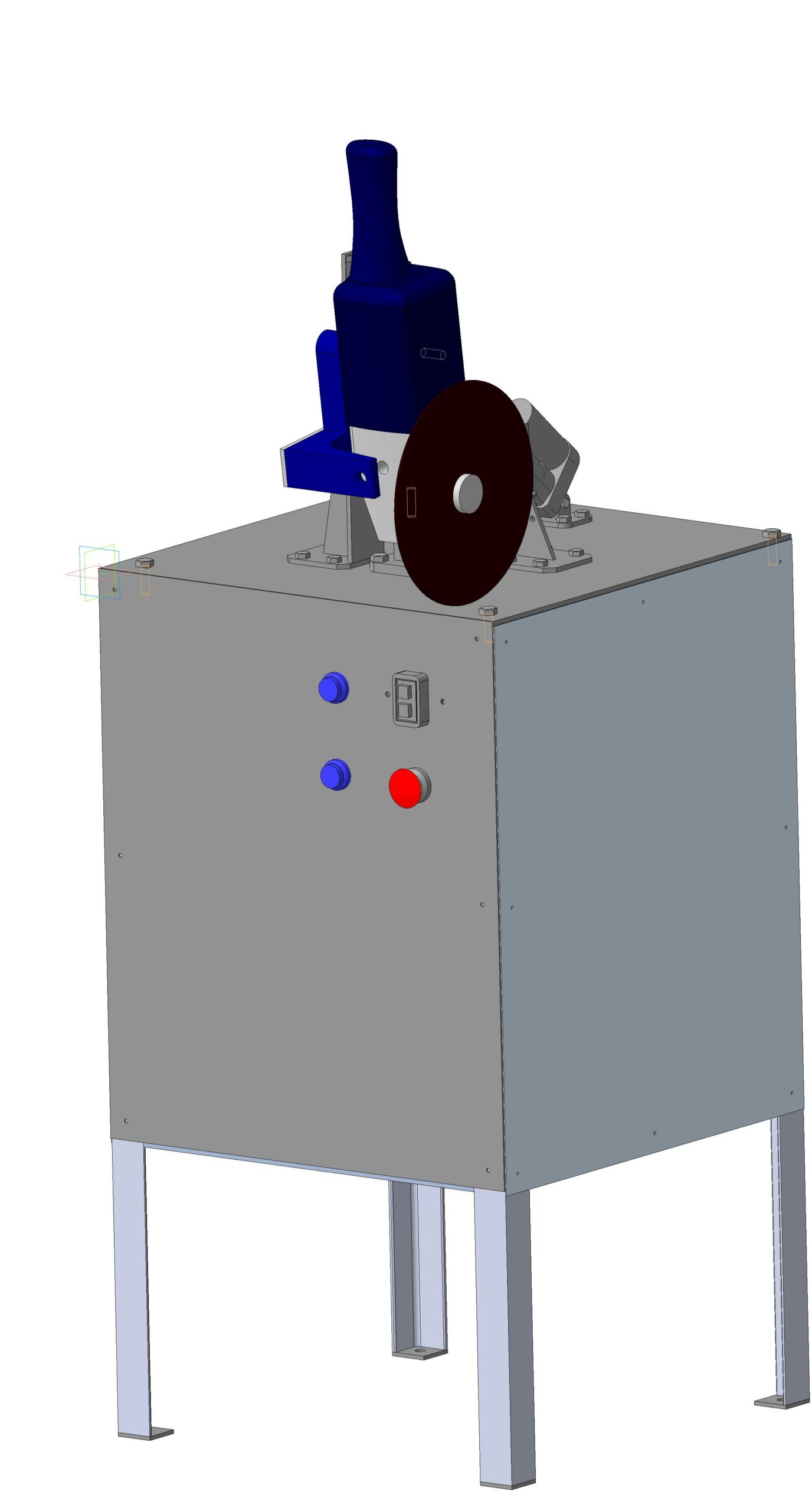

3D модель Приспособление испытания отрезных абразивных кругов

Приспособление предназначено для испытаний абразивных отрезных кругов, может использоваться для резки труб на определенный размер. Питание 220В. Скорость вращения рабочего органа 2800 - 11 000 об/мин.

3D Модели

Автор

Alexpo

Дата

06.05.2017

Язык

Русский

Состав

3D сборка

Софт

КОМПАС-3D V16.1 Как открыть?

Содержимое архива

Приспособление испытаний кругов
- Грибок пусковой.m3d
- Рычаг
  - Ось.m3d
  - Толкатель.m3d
  - Рычаг.a3d
  - Рычаг.m3d
- Актуатор2положение.m3d
- Стол.m3d
- Доработка кронштейна
  - Кронштейн.m3d
  - Втулка.m3d
  - Доработка кронштейна.a3d
- ЧЕРТЕЖИ
  - Тиски
    - Губка неподвижная.m3d
    - ПИК-1.01.002 - Губка подвижная.m3d
  - Тумба
    - Прогон.m3d
    - Тумба.a3d
    - Каркас.a3d
    - ПИК-1.07.003 - Платик.m3d
    - Рамка верхняя.a3d
    - ПИК-1.07.001 - Стойка.m3d
    - CИ-1.00.000.a3d
    - Сборка 2 х.a3d
    - ПИК-1.07.004 - Стенка.m3d
    - ПИК-1.07.002 - Перемычка.m3d
    - СИ-1.00.002 Передняя стенка.m3d
  - Направляющая трубы
    - Ограничитель.m3d
  - Защитный кожух
    - Деталь-01.m3d
    - Сборка 1.a3d
    - Сборка.a3d
    - Деталь.m3d
    - Деталь стойка.m3d
    - Деталь стойка -01.m3d
- Пускатель.a3d
- Ось шарнира актуатора.m3d
- Стойка.m3d
- Общая СБ.a3d
- Напрвляющая трубы.m3d
- Стойка высокая
  - Стойка высокая.a3d
  - Ребро.m3d
  - Стойка.m3d
- Приспособление испытаний кругов_конечное положение.a3d
- Кнопка.m3d
- Болгарка.m3d
- Шарнир актуатора.m3d
- кнопка КЕ-011 стоп.m3d
- Приспособление испытаний кругов_начальное положение.a3d
- Стойка низкая
  - Стойка низкая.a3d
  - Ребро.m3d
  - Стойка.m3d
  - Опора.m3d
- Шарнир кронштейна.m3d
- Выключатель путевой контактный ВПК-2111.m3d
- Ось шарнира.m3d
- Актуатор1положение.m3d
