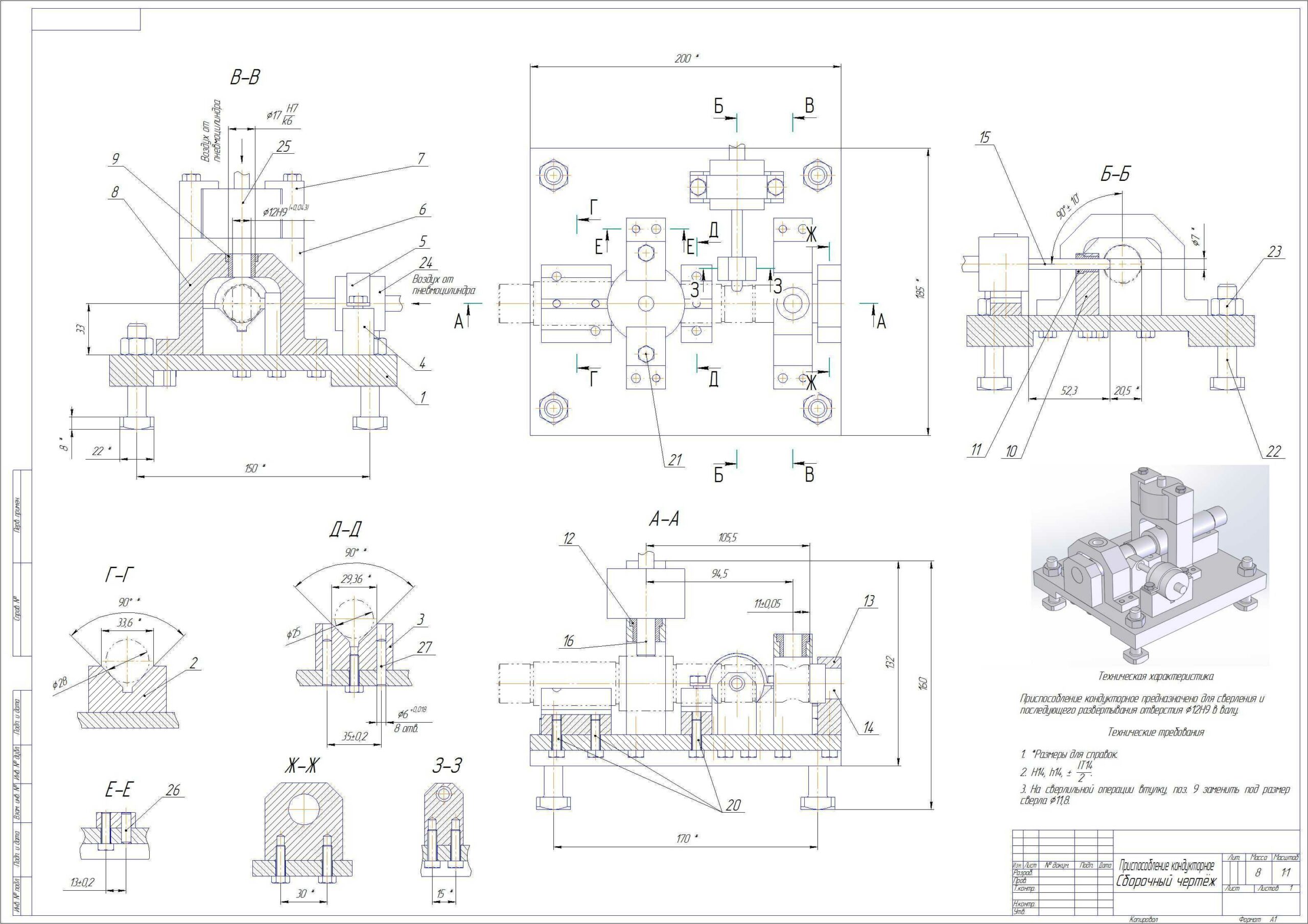

Приспособление кондукторное предназначено для сверления и последующего развёртывания отверстия Ф12Н9 в валу.
