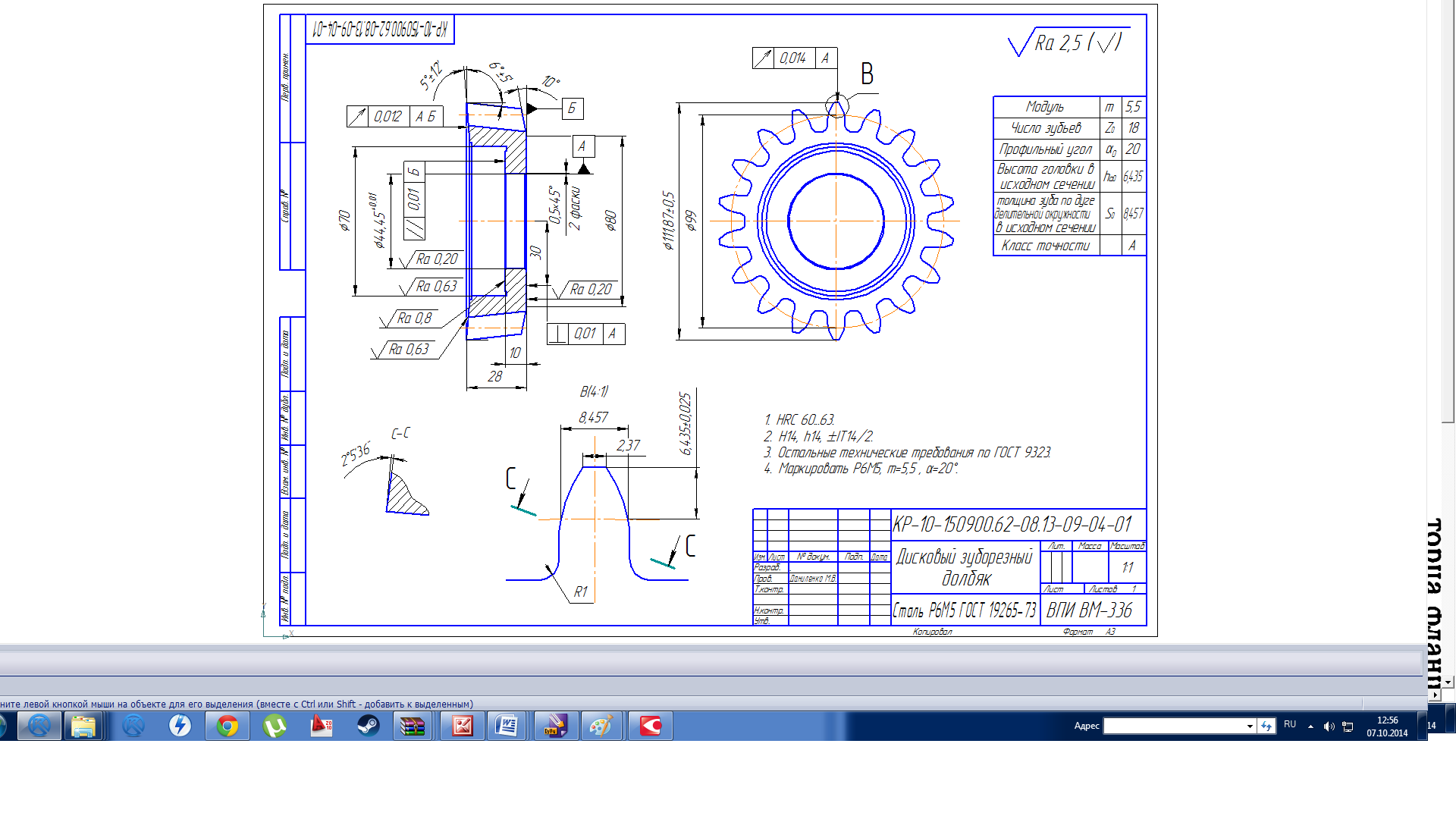

Проектирование дискового зуборезного долбяка m=5,5

Волжский Политехнический Институт
Кафедра "Технология машиностроительных производств"
" Проектирование зуборезного долбяка m=5,5"
Волжский 2014

Задание
Вариант № 54
Модуль: m=5,5 мм
Число зубьев первого колеса: z1=18
Коэффициент смещения исходного контура у шестерни: x1= +1,20
Число зубьев второго колеса: z2=34
Коэффициент смещения исходного контура у колеса: x2= +0,08
Угол главного профиля: α=20°
Коэффициент высоты головки ножки: ha*=1,0
hf*=1,25
ρ f*=0,38
j =0,17
Ст.т =8
[в]=784 Н/мм2
Коэффициент радиального зазора пары инструмент - обраб. колесо: С0*=0,3
Кл.т.=B

1.1 Определение параметров зубчатой передачи
1.1.1 Определение суммарного коэффициента смещения исходного контура
1.1.2 Определение торцевого угла профиля передач
1.1.3 Определение инвалюты угла зацепления
1.1.4 Определение межосевого расстояния передач
1.1.5. Определение диаметров зубчатых колес, входящих в передачу
1.1.6. Определение передаточного числа
1.1.7 Определение коэффициента воспринимаемого движения.
1.1.8 Определение коэффициента уравнительного смещения
1.1.9 Определение диаметров вершин зубьев шестерни и колеса
1.1.10 Определение диаметров впадин зубьев шестерни и колеса
1.1.11 Определение диаметров основных окружностей зубчатых колёс.
1.1.12 Определение угла профилей зубьев шестерни и колеса в
точках на окружностях вершин.
1.1.13 Определение радиуса кривизны активного профиля зубьев
1.2 Расчёт долбяка.
1.2.1 Определение номинального диаметра и числа зубьев инструмента.
1.2.2 Определение фактического делительного диаметра долбяка.
1.2.3 Определение теоретического диаметра основной окружности долбяка.
1.2.4 Определение угла установки салазок зубошлифовального станка.
1.2.5 Выбор углов резания на вершине зуба долбяка
1.2.6. Определение фактического угла профиля долбяка
1.2.7. Определение расчетных геометрических параметров долбяка на боковых режущих кромках
1.2.8. Определение фактического диаметра основной окружности долбяка.
1.2.9. Определение размера долбяка в исходном сечении
1.2.10. Определение положительных исходных расстояний.
1.2.11. Определение отрицательного исходного расстояния
1.2.12 Определение высоты долбяка.
1.2.13 Назначение фактических величин положительных и отрицательных размеров долбяка.
1.2.14 Определение размеров долбяка в плоскости переднего торца
1.2.15 Определение размеров долбяка в плоскости предельной заточки.
