Проектирование прямозубого дискового долбяка
УрФУ им. первого президента России Б.Н. Ельцина
Кафедра технологии машиностроения
Рассчетно-графическая работа по дисциплине "Проектирование режущего инструмента"
На тему: "Проектирование прямозубого дискового долбяка"
2019
Исходные данные: m=2; z1=18; z2=71; степень точности - 8; материал - сталь 40х; ha*=1
В данной работе произведен расчет прямозубого дискового колеса для нарезания пары зубчатых колес с заданными параметрами. Проведен проверочный расчет долбяка.
Графическая часть состоит из чертежа долбяка на формате А3.
Содержание
Введение
Расчет параметров зубчатых колес
Расчет параметров долбяка
Список используемой литературы
Проверочный расчет долбяка

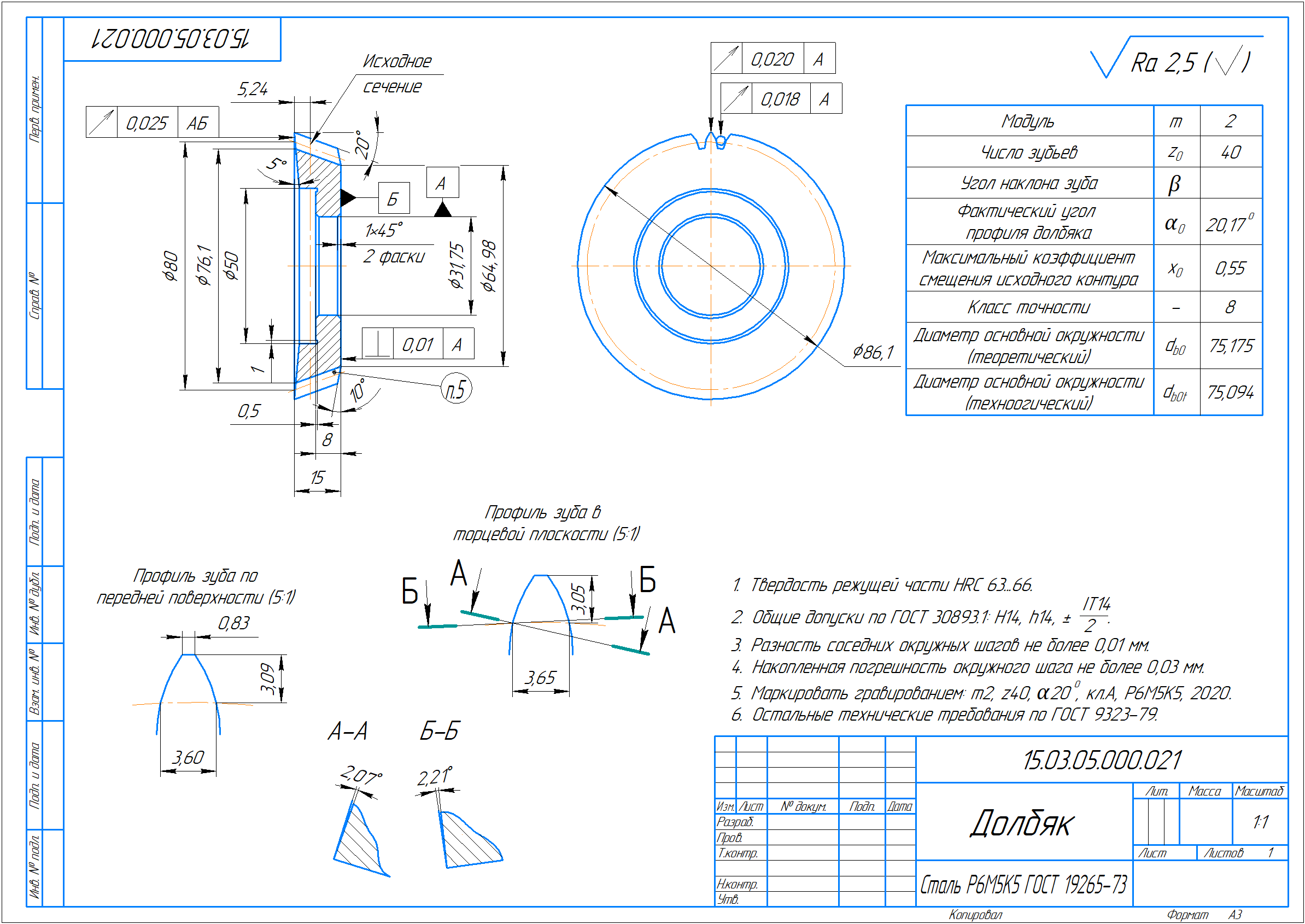

Состав: Чертеж долбяка А3
Софт: КОМПАС-3D 16
