Проектирование инструментов для обработки детали "втулка"

Московский государственный технический университет им. Н.Э. Баумана

В данной курсовой работе проектируем инструменты для обработки детали "втулка".
Состав инструментов:
Фреза отрезная 2254-1008 ГОСТ 2679-93
Сверло спиральное 20 ГОСТ 10903-77
Зенкер 2320-0251 ГОСТ 21581-76
Резец подрезной 2112-0013 ГОСТ 18880-73
Резец 2101-0944 ГОСТ 20872-80
Резец 2130-0009 ГОСТ 18884-73
Плашка M22х2 ГОСТ 9740-71
Развертка 2363-3466 H7 ГОСТ 1672-80
Метчик машинно-ручной 2620-1771 ГОСТ 3266-81

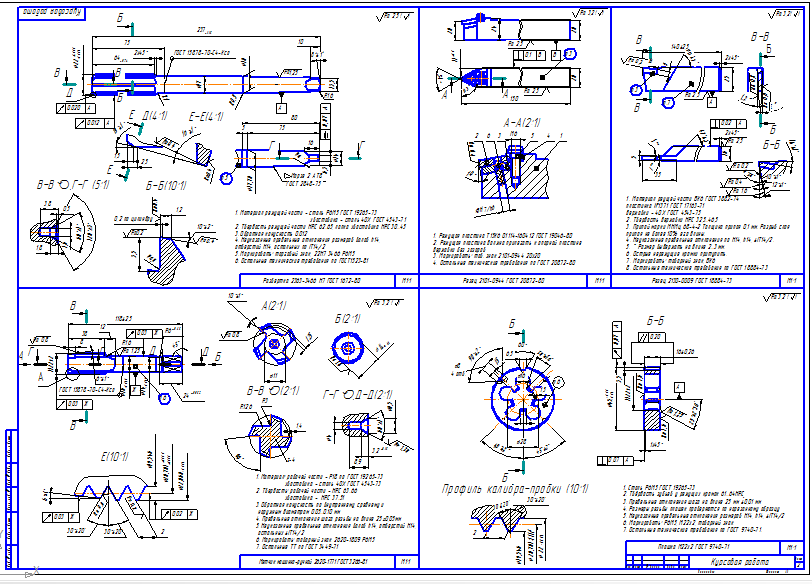

Произведены расчеты метчика и плашки. Разработан МТП изготовления детали "втулка", показаны эскизы обработки с инструментом.
