УрФУ имени Б.Н. Ельцина
Кафедра "Металлорежущие станки и инструменты"
Курсовой проект по дисциплине "Резание металлов и режущий инструмент"

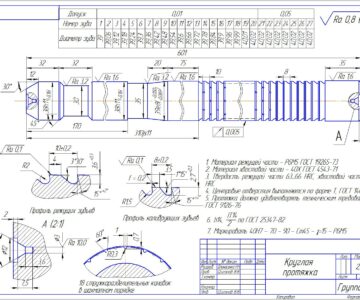

На тему: "Проектирование протяжки"
Екатеринбург 2017
Данные для проектирования:
Диаметр отверстия: D=44Н6
Длина протягиваемого отверстия: L=88 мм
Обрабатываемый материал: Сталь 45Х
Содержание
Задание
1. Выбор материала протяжки. Выбор хвостовика.
2. Выбор переднего и заднего угла.
3. Выбор толщины срезаемого слоя.
4. Выбор профиля зубьев.
5. Корректировка шага зубьев.
6. Определение количества зубьев в секции.
7. Распределение припуска между зубьями.
8. Конфигурация протяжки.
9. Определение размеров выкружек и радиусов у выкружек.
10. Определение размеров направляющего конуса, передней и задней направляющей.
Вывод
Список используемой литературы
