Запорожский национальный технический университет
Кафедра станков и инструментов
Расчетно графическое задание по дисциплине "Режущие инструменты"
На темя " Проектирование круглой протяжки"
Запорожье 2014
В данном проекте рассматривается проектирование круглой протяжки. Исходные данные - диаметр отверстия, материал заготовки, тип станка.

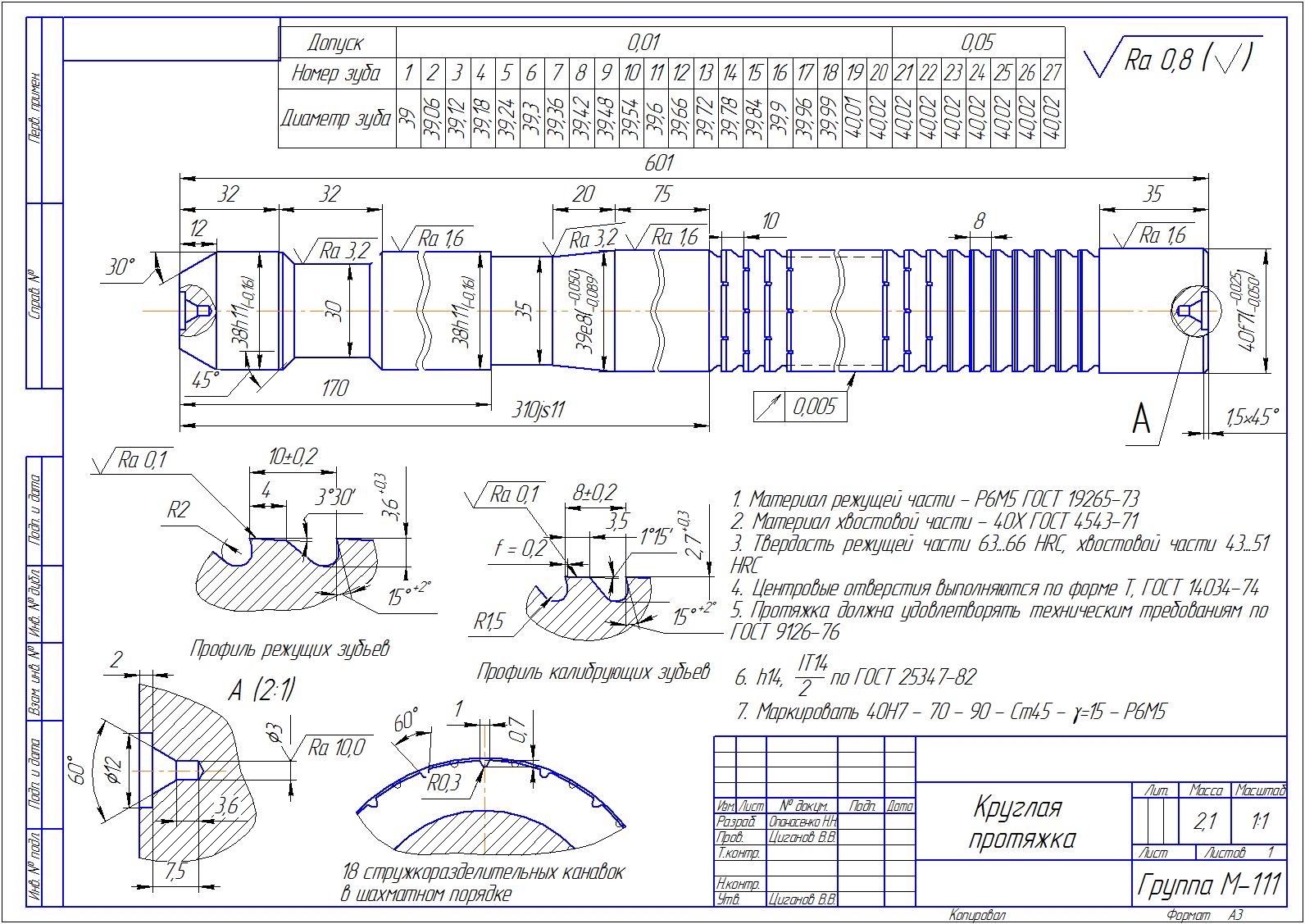

Графическая часть - исполнительный чертеж круглой протяжки А3
Пояснительная записка прилагается.
Исходные данные:
Диаметр отверстия под протягивание: d = 39 мм.
Диаметр получаемого отверстия: D(H7) = 40+0,025 мм.
Длина протягивания l = 80±0,95 мм.
Материал заготовки: Сталь 45
Модель станка: 7A510
Тяговая сила станка Рс = 102000H.
Наибольшая длина хода станка = 1250мм.
Патрон – быстросменный автоматический по ГОСТ 16885-71
