Проектирование протяжки D0=34,6 H11 мм, длиной L=130 мм
Южно-Уральский государственный университет
Кафедра технология производства машин
Курсовая работа по дисциплине "Режущий инструмент"
На тему "Проектирование протяжки"
Миасс 2014

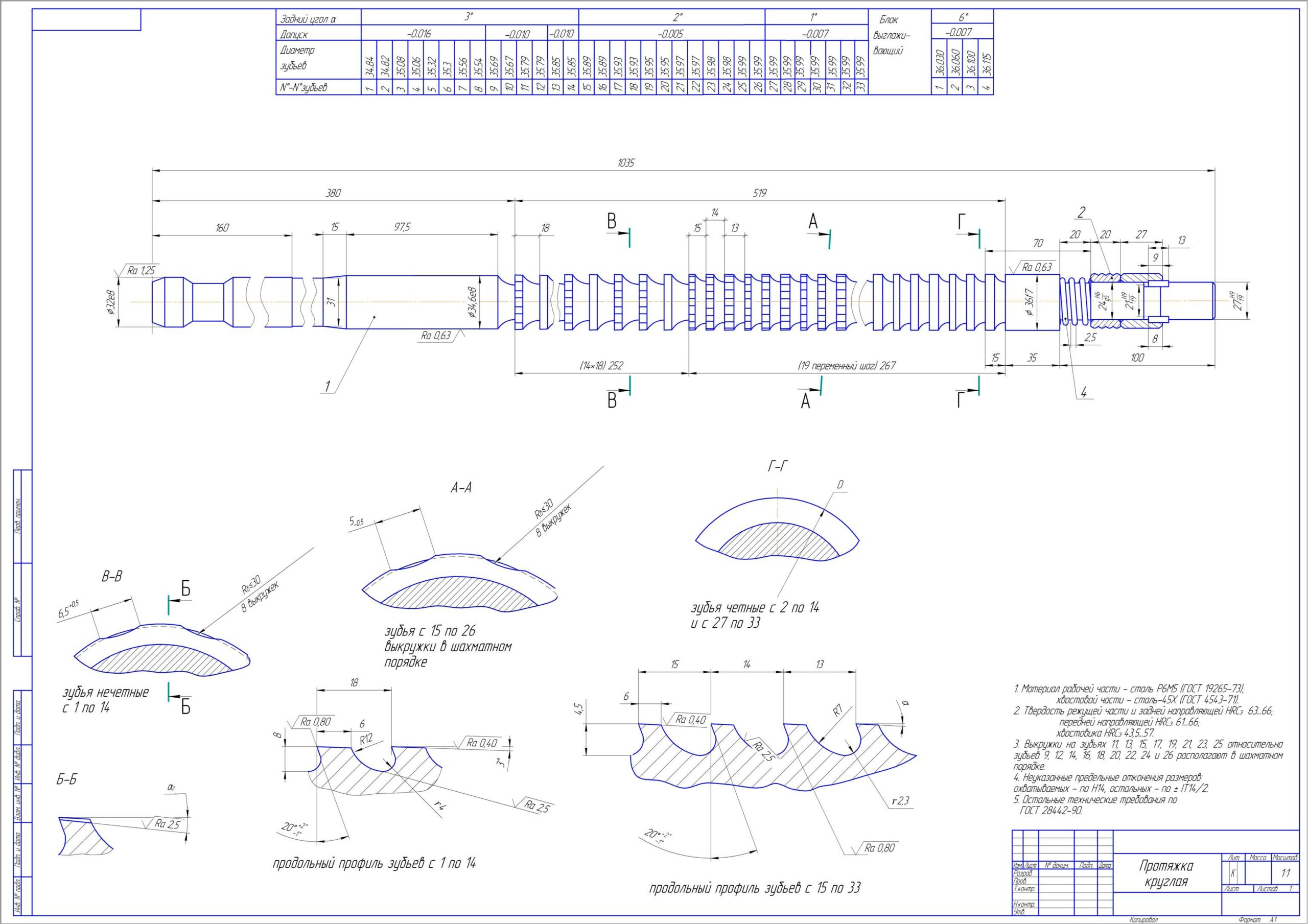

Спроектирована круглая протяжка с выглаживающим блоком для обработки отверстия D0=34,6 H11 мм, длиной L=130 мм, материал заготовки алюминиевый сплав АЛ 9, червячная фреза для нарезания зубчатого колеса модулем mt=4, с углом наклона зубьев β=30°, с числом зубьев z=19, материал заготовки сталь 18 ХГТ и долбяк для обработки колес внутреннего зацепления модулем m=5,5, с числом зубьев z=32, материал заготовки сталь 18ХГТ.
Пояснительная записка 27 страниц, чертеж А1.
Состав: Протяжка (СБ)
Софт: КОМПАС-3D 15.1
