КОМПАС 3D 18

Проектирование протяжки для квадратных отверстий

Белорусский национальный технический университет
Кафедра металлорежущие станки и инструмент
Курсовая работа по дисциплине: Проектирование инструментальных систем
На тему: Проектирование сложнорежущиго инструмента, протяжки для квадратных отверстий
Минск 2018

Исходные данные: Расстояние между сторонами S=42+0,16 мм, диаметр по углам D=57+0.19 мм, длина отверстия 48 мм, материал обрабатываемой детали – высокопрочный чугун ВЧ35 ГОСТ 7393-85, предварительно в заготовке необходимо просверлить отверстие Ø42мм.

В данной курсовой работе, с учетом исходных данных, представлен расчет и конструирование режущего инструмента – квадратная протяжка для обработки квадратного отверстия.

Содержание
Введение
1 Обзор конструкций клиновых хвостовиков протяжек
2 Расчет геометрических и конструктивных параметров протяжки для квадратных отверстий
Вывод
Литература
Приложения

Состав: Пояснительная записка; Протяжка для квадратных отверстий Язык документа

Софт: КОМПАС-3D 17

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Проектирование протяжки для квадратных отверстий

Просмотр файлов
Пояснительная записка.docx

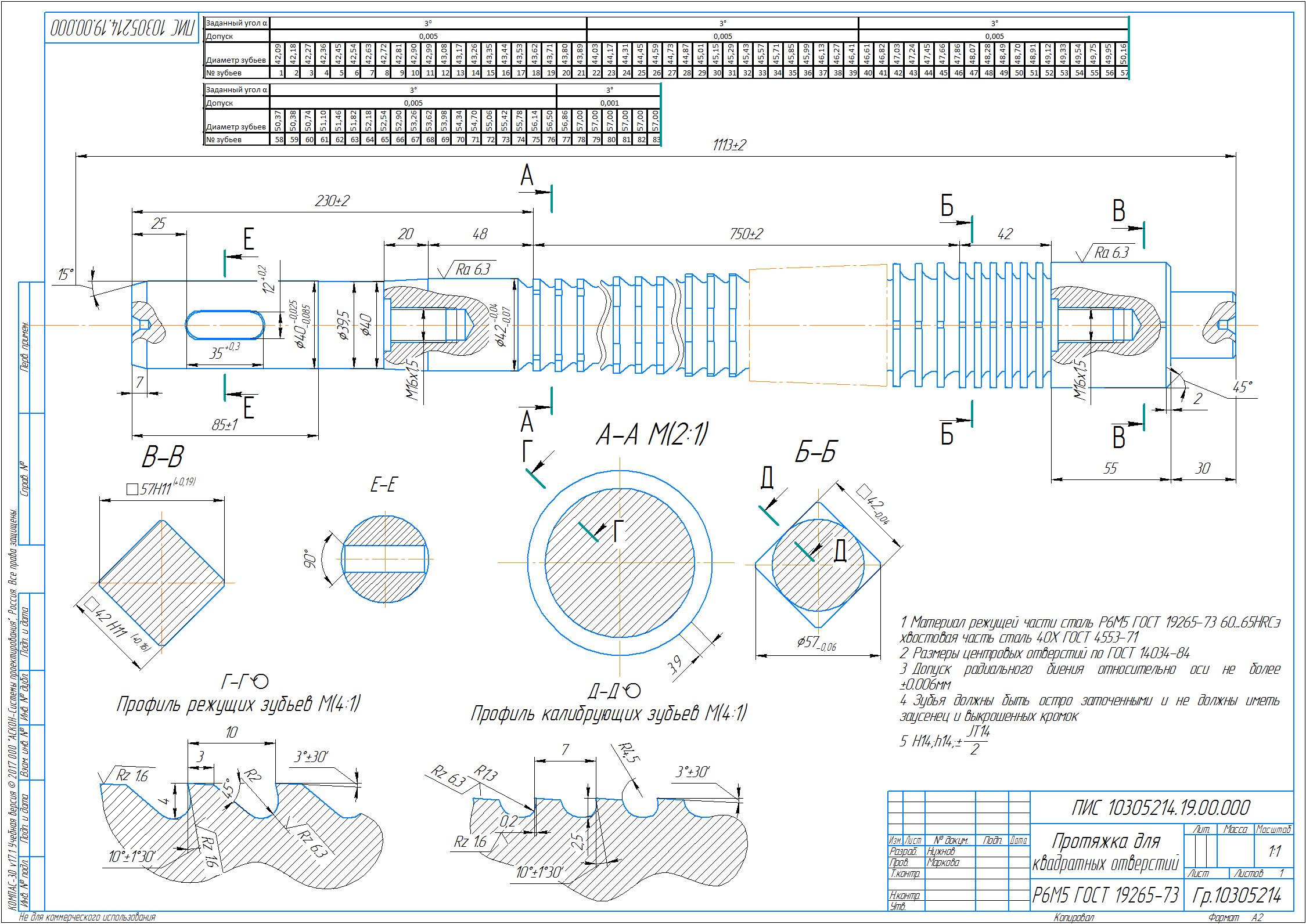

Протяжка для квадратных отверстий.cdw
