Расчёт и проектирование квадратной протяжки d_0=21,2H12

НЧФ КНИТУ КАИ им. ТУПОЛЕВА,
Конструкторско-Технологическое обеспечение Машиностроительных Производств,
КУРСОВАЯ РАБОТА по дисциплине «Формообразующий инструмент»
На тему "РАСЧЁТ И ПРОЕКТИРОВАНИЕ КВАДРАТНОЙ ПРОТЯЖКИ".
Н.Челны 2015

Исходные данные протягиваемого отверстия.
Протягиваемая заготовка: материал – СЧ
Твёрдость при протягивании HB 173
Заготовка – после отпуска
Отверстие под протягивание обработано сверлом
Диаметр отверстия до протягивания – d_0=21,2H12
Диаметр отверстия по углам – D=31,1H7
Расстояние между сторонами - S=22H7
Параметр шероховатости поверхности Ra 3,2
Длина протягивания – l = 45 мм
Станок: горизонтально–протяжной, модель 7А510
Тяговая сила станка Q = 100000 H;
Максимальная длина хода штока Lmax = 1250мм
Диапазон рабочих скоростей 1,5 – 25м/мин
Состояние станка – удовлетворительное
Протяжка закрепляется в автоматическом сменном патроне.
Тип патрона: А
Характер производства – крупносерийное.
Длина протяжки, допустимая возможностями инструментального цеха и заточного отделения, не более 1500мм.

Содержание
1. Введение
2. Расчёт и проектирование квадратной протяжки
3. Расчёт и конструирование спирального сверла для обработки сквозного отверстия
4. Режимы резания при сверлении
5. Расчет червячной фрезы для обработки цилиндрических колес
6. Расчет параметров режима резания при зубофрезеровании
7. Заключение
8. Список используемой литературы

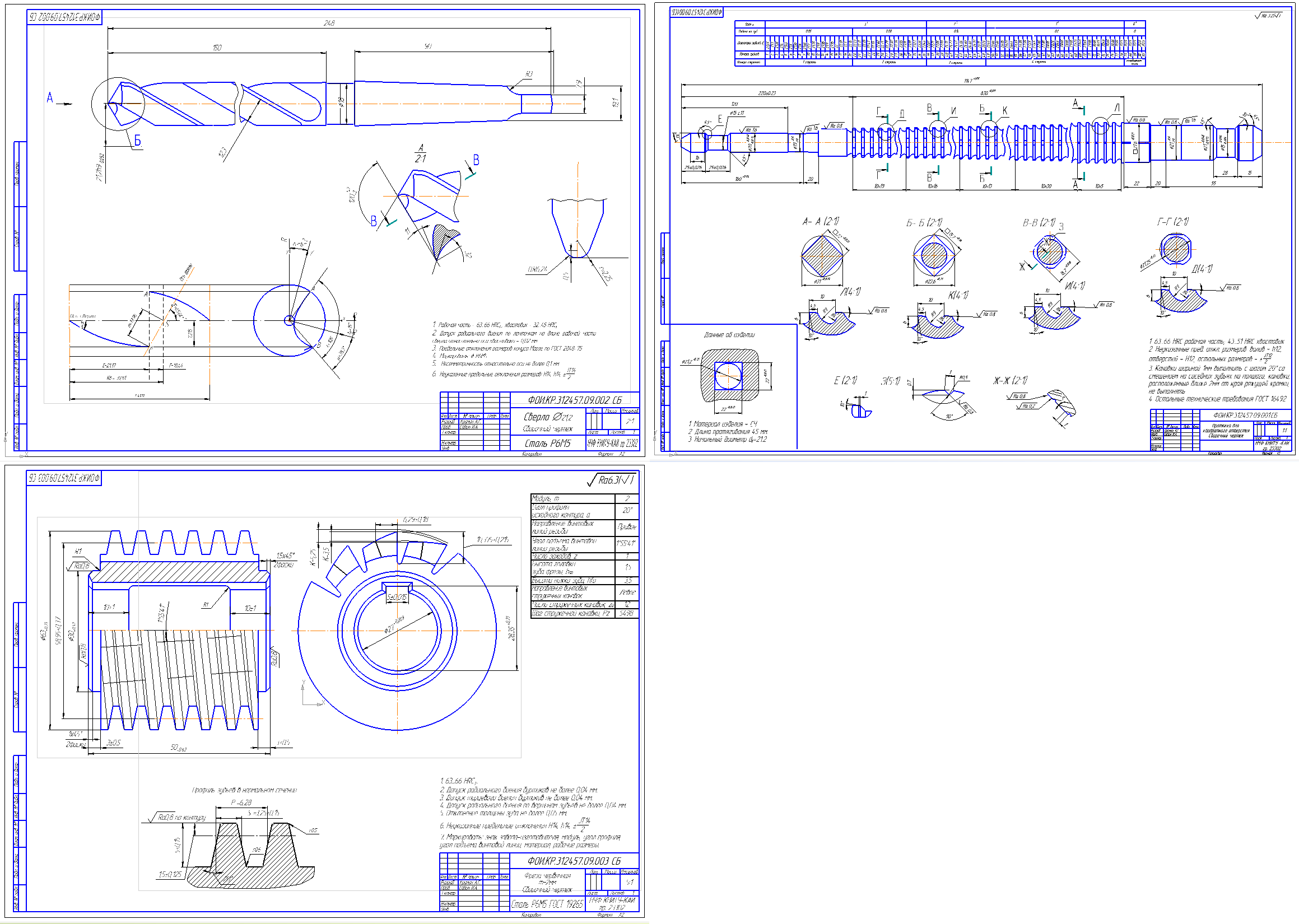

Состав: Квадратная протяжка, Сверло,Фреза червячная, Пояснительная записка Язык документа

Софт: КОМПАС-3D 16

Файлы:
ᮢ (3 ) \01 쭨.docx
ᮢ (3 ) \02 ঠ, (2-3).docx
ᮢ (3 ) \03 (4-10).docx
ᮢ (3 ) \04 (11-18).docx
ᮢ (3 ) \05 (19-23).docx
ᮢ (3 ) \06 祭.docx
ᮢ (3 ) \07 ᮪ .docx
ᮢ (3 ) \寧 12.cdw
ᮢ (3 ) \寧 12.cdw.bak
ᮢ (3 ) \寧 12.pdf
ᮢ (3 ) \ᢥ૮ 12.cdw
ᮢ (3 ) \ᢥ૮ 12.cdw.bak
ᮢ (3 ) \ᢥ૮ 12.pdf
ᮢ (3 ) \१ 12.cdw
ᮢ (3 ) \१ 12.cdw.bak
ᮢ (3 ) \१ 12.pdf
ᮢ (3 )
