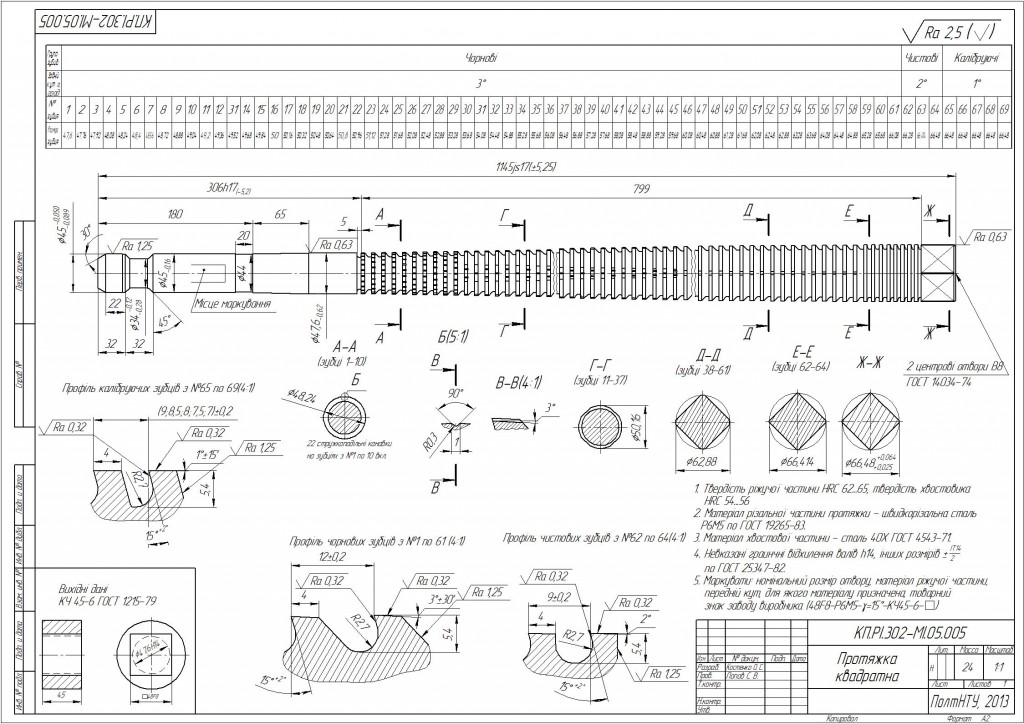

На чертеже изображена протяжка для протягивания квадратного отверстия в ковком чугуне, размером 48х48 мм и длиной 45 мм.
ПолтНТУ, 2013
1. Твердість ріжучої частини НRС 62...65, твердість хвостовика НRС 54...56
2. Матеріал різальної частини протяжки - швидкорізальна сталь Р6М5 по ГОСТ 19265-83.
3. Матеріал хвостової частини - сталь 40Х ГОСТ 4543-71.
4. Невказані граинчні відхилення валів h14, інших розмірів по ГОСТ 25347-82.
5. Маркувати: номінальний розмір отвору, матеріал ріжучої частини,передній кут, для якого матеріалу призначена, товарний знак заводу виробника (48F8-Р6М5- =15 -КЧ45-6- )
