Проектирование протяжки круглой

Тольяттинский государственный университет
Институт Машиностроения
Кафедра «Оборудование и технологии машиностроительного производства»
Курсовая работа по теме: Проектирование круглой протяжки

В данной работе рассматривается разработка и проектирование круглой протяжки.
Произведён расчет геометрических параметров режущей части. Расчет параметров калибрующей части протяжки.

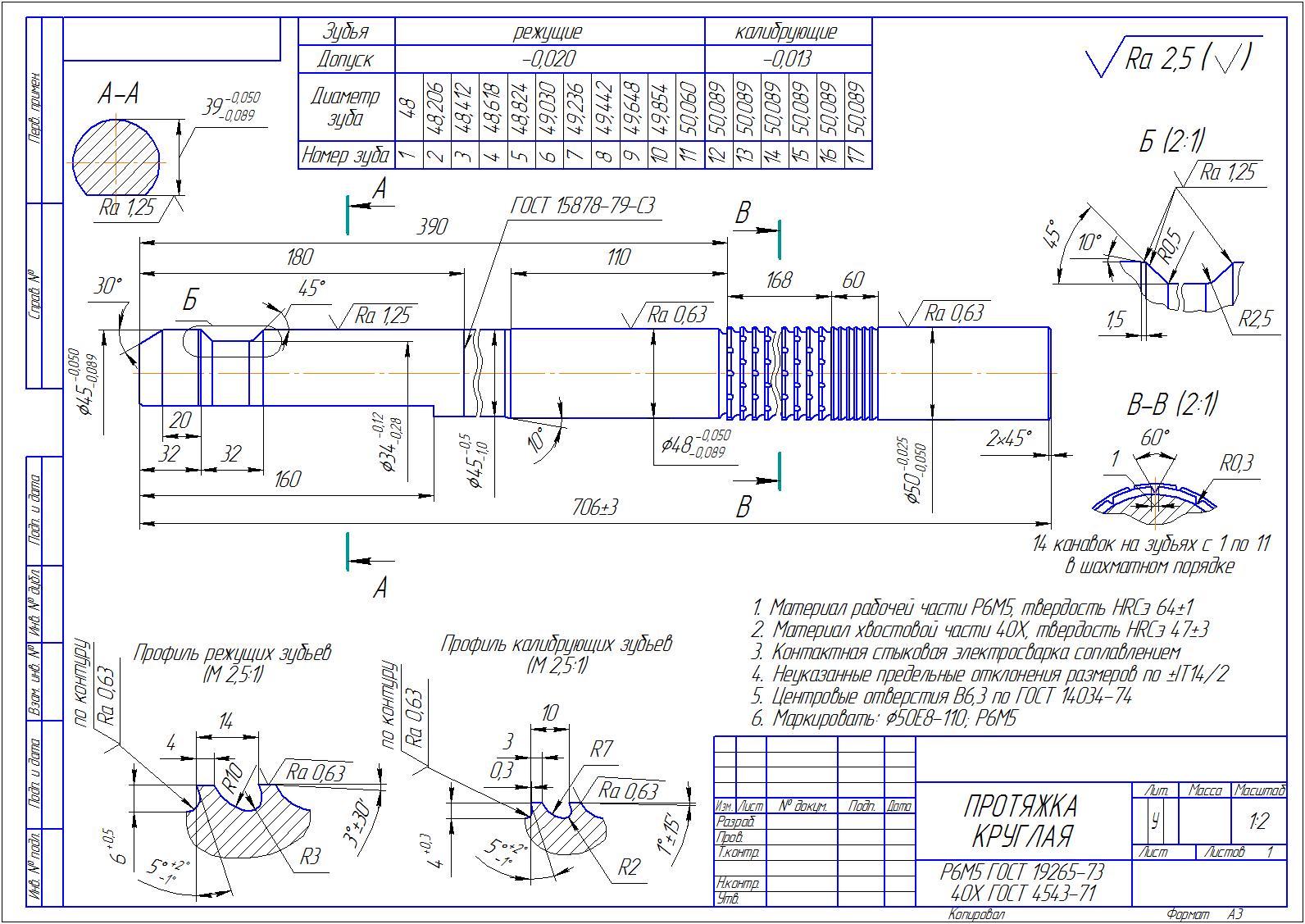

Курсовая работа содержит 1 лист формата А3 графической части, 6 страниц пояснительной записки, содержащей 1 рисунок, 1 таблицу и 1 источник. (учебное пособие)

технические характеристики: длина 706 мм.
диаметр хвостовика 45 мм.
длина режущей части 168 мм.

Обрабатываемый материал Бронза безоловянная БрА9Ж4 с пределом прочности ( =390 МПа) до 600 МПа.

Состав: Протяжка, ПЗ. Язык документа

Софт: КОМПАС-3D 13SP1

Файлы:
протяжка.cdw
протяжка 1.docx
