Проектирование круглой протяжки d=42

0
126
991
4
1
40

Уфимский государственный авиационный университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Режущий инструмент"
На тему "Проектирование круглой протяжки"
уфа 2016

Исходные данные: материал заготовки Сталь Х12М;
параметры заготовки: D = 100 мм, d = 42 M7 мм, L = 35 мм, модель станка – 7530М, тяговое усилие станка 400 Мпа, смазочно – охлаждающая жидкость -сульфофрезол.
в данной работе ведется расчет цилиндрической протяжки прогрессивной конструкции (переменного резания)



Дата
15.08.2016
Язык
Русский
Состав
Вид общий (ВО), ПЗ
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива

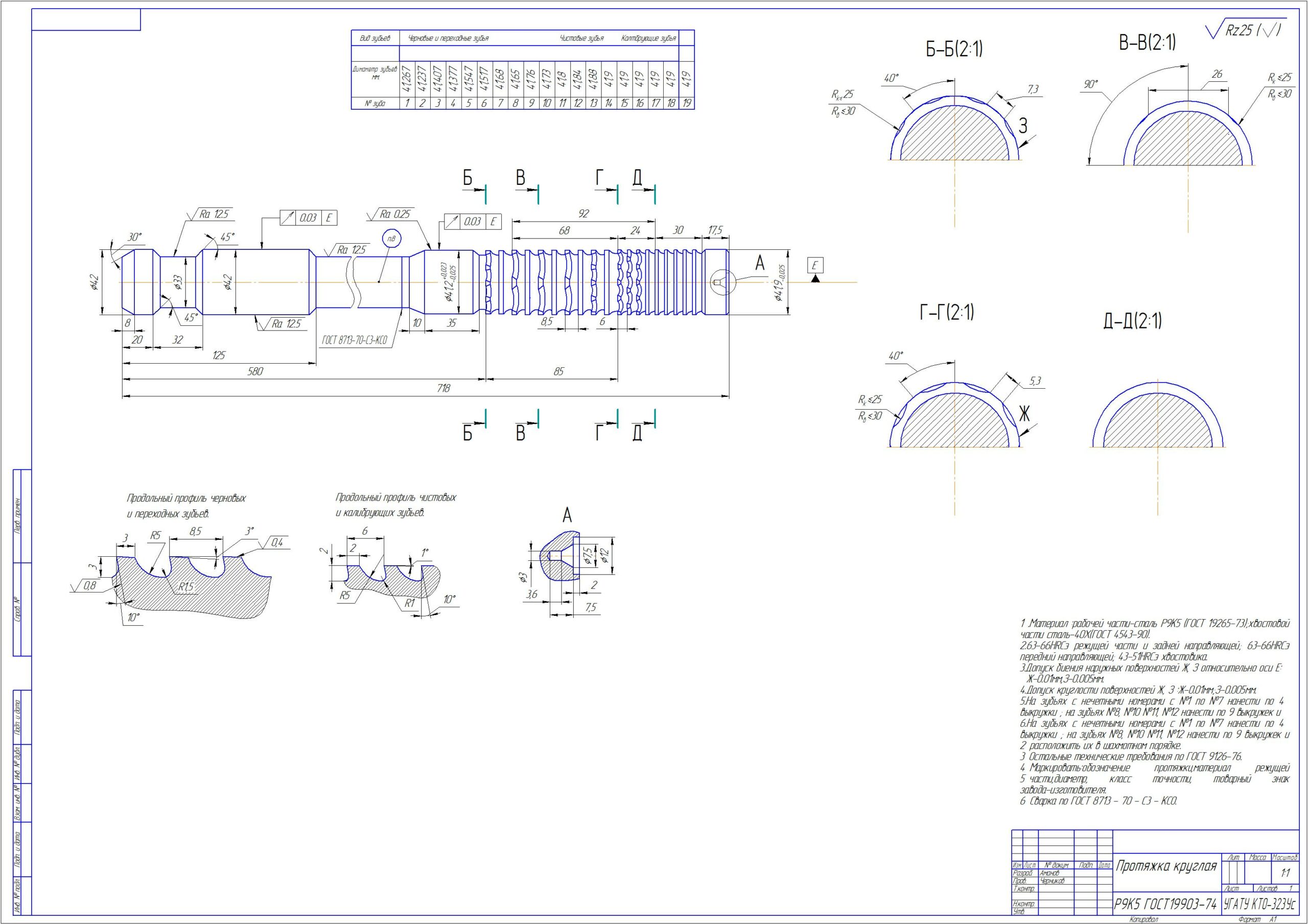

  • Чертеж протяжка 2.cdw
  • РГР протяжка.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 1
user-avatar

почему на чертеже диаметр хвостовика 42 мм, а максимальный диаметр зубьев 41,9 мм?
как Вы представляете установку протяжки в отверстии под обработку. если диаметр хвостовика уже равен диаметру отверстия после обработки?
Работу не стоит качать и нужна доработка.
