Проектирование режущего инструмента - резец канавочный, фреза концевая

Южно-Уральский Государственный Университет
Кафедра: Технология машиностроения
Курсовой проект по дисциплине: Режущий инструмент
На тему: "Проектирование режущего инструмента - резец канавоный, фреза концевая"
Челябинск 2018

Исходными данными для данной работы является деталь "Переходник" . В данной работе выполнен подбор стандартизированного режущего инструмента по техническим справочникам для обработки детали "Переходник". А так же спроектировано два специальных инструмента - резец канавочный и фреза концевая.

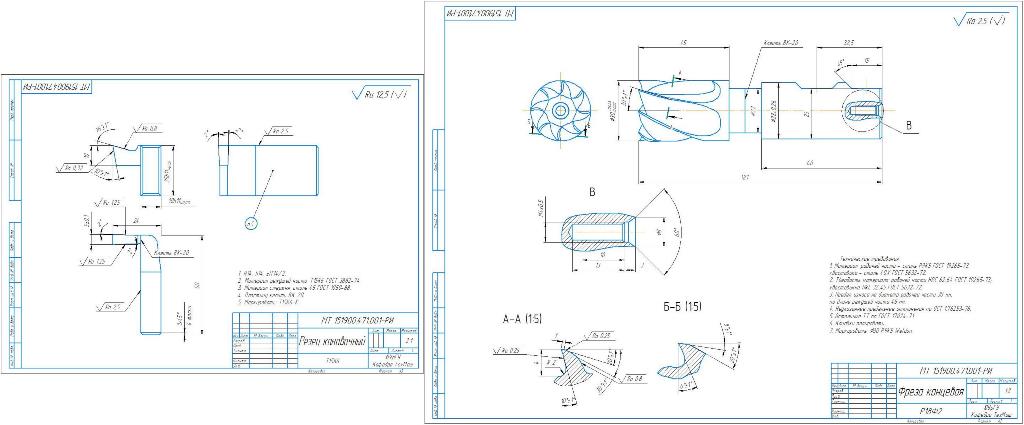

Графическая часть работы содержит чертежи режущих инструментов - резец канавочный, фреза концевая.
Оглавление
Введение
1. Выбор стандартного режущего инструмента
2. Аналитический обзор и выбор инструментальной оснастки
3. Проектирование и расчет специального режущего инструмента концевой фрезы
4.Проектирование и расчет специального режущего инструмента канавочного резца
Заключение
Библиографический список

Состав: Резец канавочный (РИ), фреза концевая (РИ), ПЗ Язык документа
