Проектирование резца круглого фасонного и расчет протяжки наружной сборной

Тюменский Индустриальный Университет
Институт промышленных технологий и инжиниринга
Кафедра станки и инструменты
Курсовая работа по дисциплине "Режущий инструмент"
На тему: "Проектирование резца круглого фасонного и расчет протяжки наружной сборной"
Тюмень 2019

Исходные данный резца: Материал детали: 20Х
Квалитет: IT8
Шероховатость: Rz 10
Исходные данные протяжки: L=80 мм; H=2,1 мм;
Материал детали: Ст5
Квалитет: IT9
Шероховатость: Rz 16

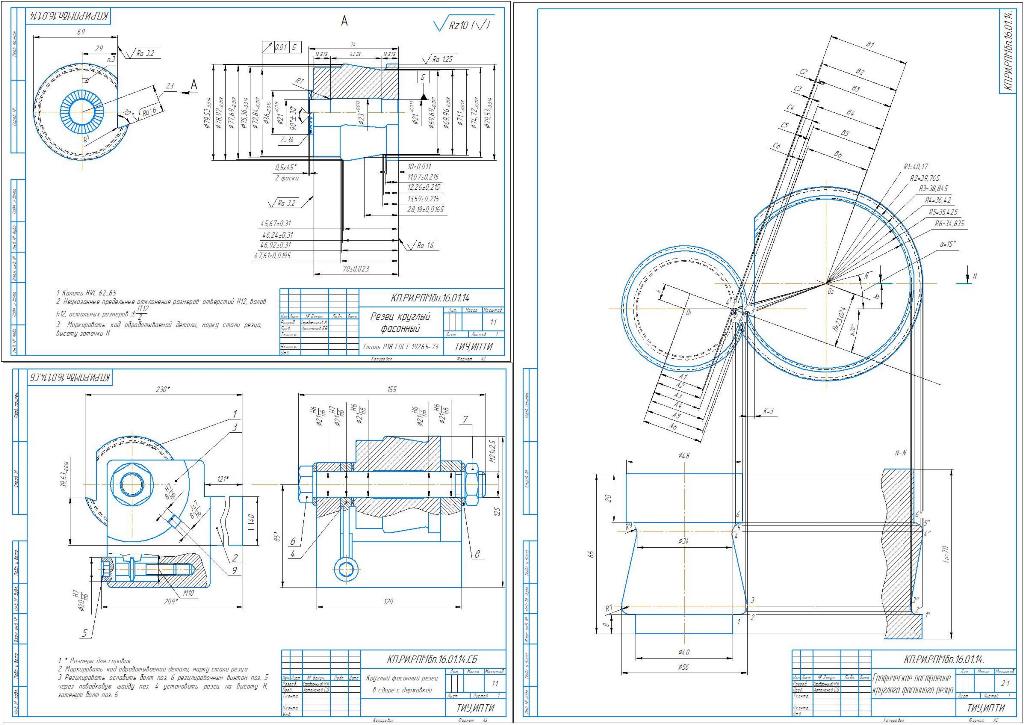

Графическая часть содержит: Графическое построение резца круглого фасонного (А2), Чертеж резца круглого фасонного (А3), Круглый фасонный резец в сборе с державкой.

Содержание
Резец фасонный круглый 2
1. РАСЧЕТ КРУГЛОГО ФАСОННОГО РЕЗЦА 3
1.1. Графическое построение круглого фасонного резца 4
1.2. Аналитический расчет круглого фасонного резца 4
1.2.1. Определяем расстояние h 5
1.2.2. Определяем размеры Ci 5
1.2.3. Определяем радиусы резца 6
1.3. Силовой расчет крепления круглого фасонного резца 7
1.3.1. Определяем режимы резания 7
1.3.2. Определяем силу резания 8
1.3.3. Определяем крутящий момент 9
1.3.4. Определяем момент трения 9
1.3.5. Радиусы площадок трения 9
1.3.6. Определяем осевую силу 9
1.3.7. Расчет болта-оси на срез 10
1.4 Описание конструкции резца и его работы 11
Протяжка наружная сборная 11
2. РАСЧЕТ ПРОТЯЖКИ 12
2.1. Расчет режущих элементов наружной протяжки 13
2.1.1. Общее число зубьев 13
2.1.2 Выбор параметров профиля зубьев 13
2.1.3. Расчет высоты зубьев 14
2.1.4. Величины допусков 16
2.1.5. Расчет угла наклона зубьев 16
2.2. Силовой расчет протяжки 17
2.2.1.Расчет силы резания при наружном протягивании 18
2.2.2. Расчет поперечных шпонок на смятие 18
2.2.3. Расчет поперечных шпонок на срез 19
2.3. Описание конструкции протяжки 20
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 21

Состав: рафическое построение резца круглого фасонного (А2), Чертеж резца круглого фасонного (А3), Круглый фасонный резец в сборе с державкой(СБ)(А3), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 18.1

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Проектирование резца круглого фасонного и расчет протяжки наружной сборной

2 чертёж А3.cdw
3 чертёж.cdw
Курсовая.cdw
Спецка.cdw
ПЗ.doc
Протяжка эскуиз.frw
Эскиз.frw
