Проектирование станочной оснастки для фрезерной операции изготовления корпуса.

Луцький національний технічний університет
Кафедра КПВ та ТМ
Курсовий проект з дисципліни "Проектування верстатного оснащення"
На тему: "Проектування верстатного оснащення для обробки деталі корпус підшипника ЯЕ.ЛЦ.2039.000."
Луцьк 2013

Курсова робота передбачає проектування технологічного оснащення для фрезерної операції, а також обґрунтування прийнятих конструктивно-технологічних рішень.
Розрахункова частина роботи передбачає проектування верстатного пристрою та його конструкторські розрахунки.
В об’єм курсової роботи входить пояснювальна записка та графічна частина. Графічна частина роботи включає: креслення верстатного пристрою формату А1.

Состав: Реферат. Вступ. Розрахункова частина. Розробка схеми базування. Вибір опорних елементів оснастки. Обгрунтування вибору затискного пристрою та приводу до нього. Обгрунтування розрахункових параметрів оснастки. Розрахунок на точність. Визначення реїимів обробки. Силовий розрахунок оснастки та кінцевий вибір затискного пристрою. Опис конструктивної компоновки оснастки. Висновки. Перелік літератури. Складальне креслення верстатного пристрою - 1 лист (ф.А1). Спіцифікація Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Проектирование станочной оснастки для фрезерной операции изготовления корпуса.

оснастка корнпус підшипника\КР.doc
оснастка корнпус підшипника\КР1.doc

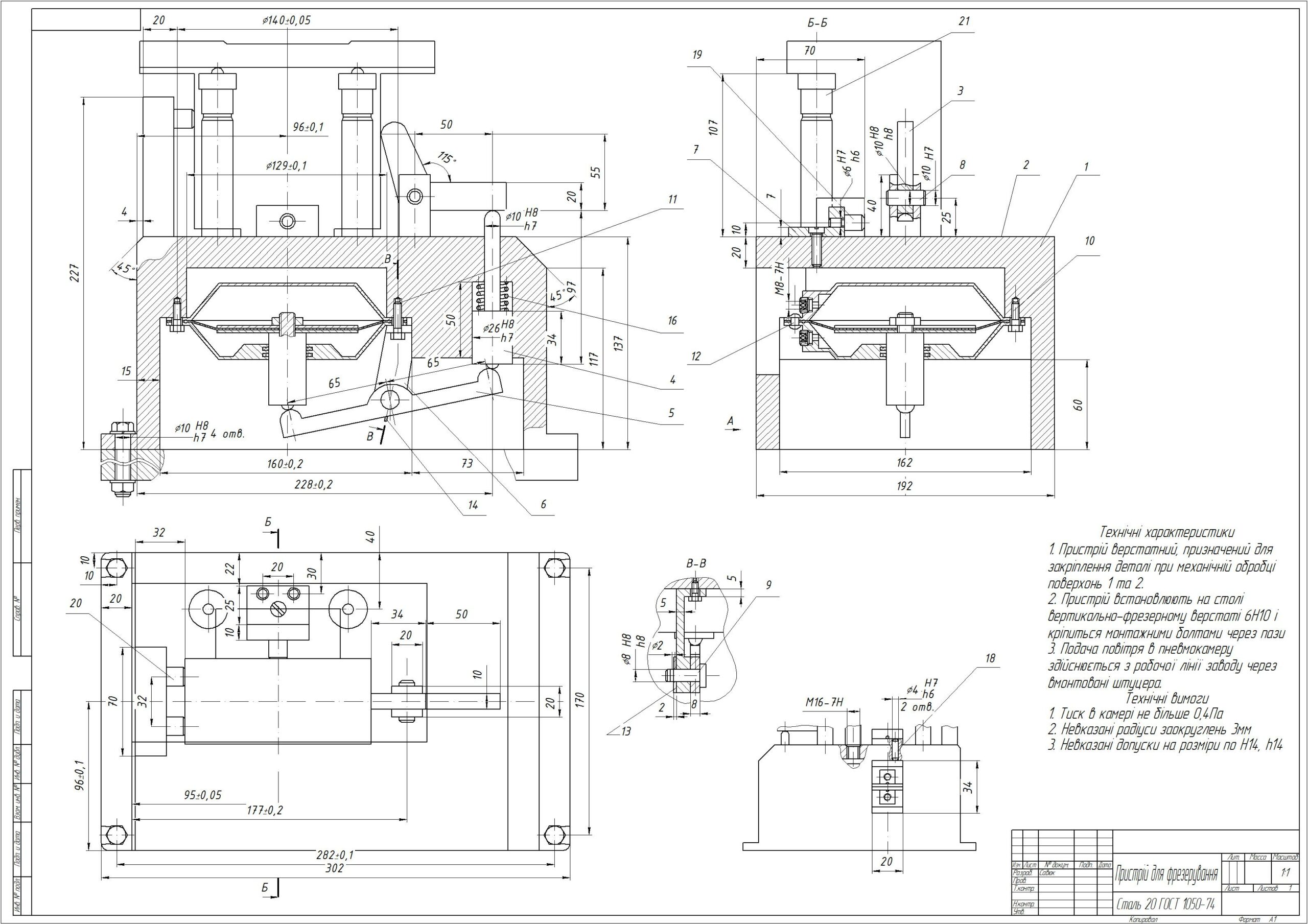

оснастка корнпус підшипника\Пристрій для фрезерування.cdw
оснастка корнпус підшипника\Специф_кац_ї.xls
оснастка корнпус підшипника\Таблиця 1.doc
оснастка корнпус підшипника
