Разработка станочного приспособления для фрезерной операции

Саратовский государственный технический университет
имени Гагарина Ю.А.
Технология и системы управления в машиностроении
Курсовая работа по дисциплине
«Технологическая оснастка»
На тему: «Разработка станочного приспособления для фрезерной операции»
Саратов 2019

Исходными данными для данной курсовой являются чертеж детали , операционный эскиз на предыдущую операцию и операционный эскиз на данную операцию.

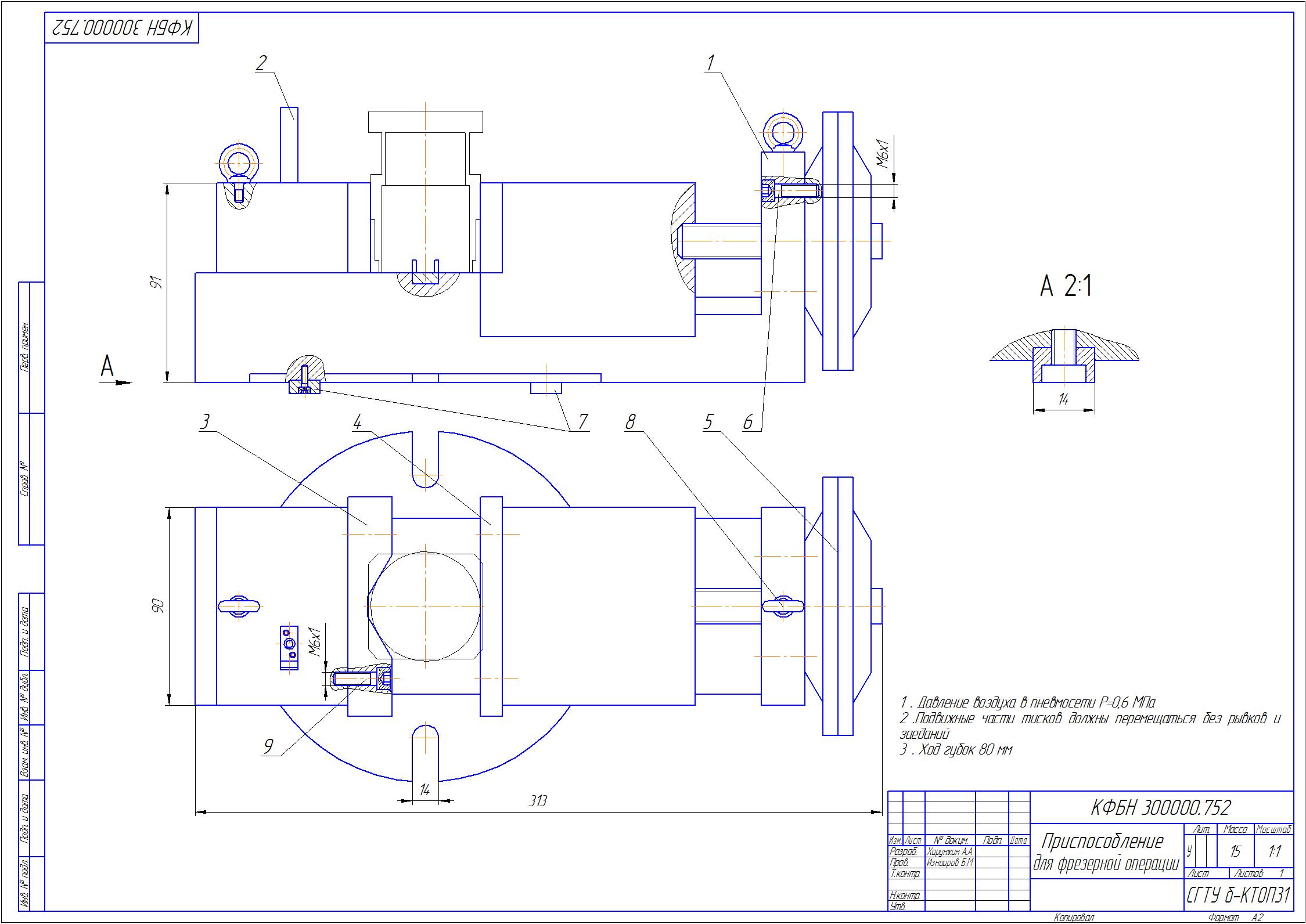

Графическая часть содержит приспособление для фрезерной операции.
Содержание
Введение
1. Задание на курсовое проектирование
2. Выбор аналога приспособления на основе анализа типовых приспособлений по литературным, патентным источникам и конструкций, используемых в производстве
3. Выбор схемы приспособления
4. Описание конструкции приспособления
5. Расчёт точности обработки заготовок в приспособлении
6. Расчёт потребных сил и моментов закрепления заготовки в приспособлении
7. Выбор типа привода приспособления и расчёт его геометрических размеров
8. Выявление слабого звена приспособления и его расчет на прочность
9. Расчёт технико-экономических показателей эффективности предложенной конструкции приспособления
10. Список использованной литературы

Состав: Приспособления для фрезерной операции, спецификация, пояснительная записка Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Разработка станочного приспособления для фрезерной операции

ХарунжинАА_161752_б-КТОП31_2019_9_01.cdw
ХарунжинАА_161752_б-КТОП31_2019_9_02.spw
ХарунжинАА_161752_б-КТОП31_2019_9.docx
