МОРДОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМЕНИ Н.П. ОГАРЁВА
РУЗАЕВСКИЙ ИНСТИТУТ МАШИНОСТРОЕНИЯ (ФИЛИАЛ)
КАФЕДРА «МЕТАЛЛОРЕЖУЩИЕ СТАНКИ И ИНСТРУМЕНТЫ»
Контрольная работа по дисциплине «Технология инструментального производства»
На тему: "Проектирование технологии изготовления червячной фрезы m = 5"
Рузаевка 2014
В данной работе произведен:
1. Расчет припусков и установление межоперационных размеров и допусков
2. Выбор заготовки
3. Составление технологического маршрута обработки
4. Выбор и обоснование технологических баз

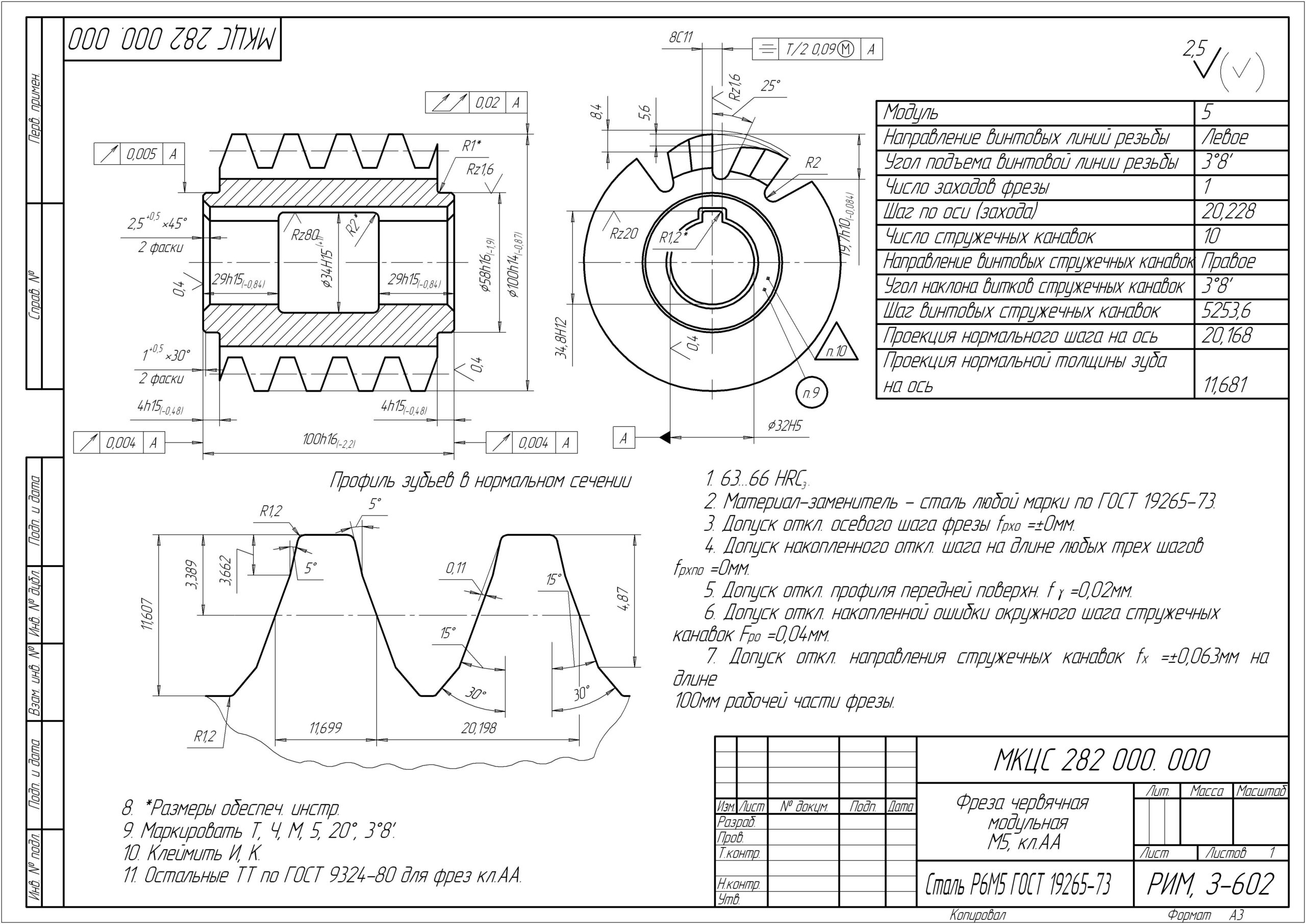

Сведения об инструменте и технические требования на его изготовление.
Фреза червячная для нарезания зубьев цилиндрических прямозубых колёс с модулем m = 5 мм, имеет следующие геометрические параметры:
- направление винтовых линий резьбы левое;
- угол подъёма винтовой линии резьбы составляет 3º8’;
- число заходов фрезы – 1;
- шаг по оси составляет 20,228 мм;
- число стружечных канавок – 10;
- направление винтовых стружечных канавок – правое;
- угол наклона витков стружечных канавок составляет 3º8’;
- шаг винтовых стружечных канавок составляет 5253,6 мм;
- проекция нормального шага на ось составляет 20,168 мм;
- проекция нормальной толщины зуба на ось 11,681 мм.
Твёрдость фрезы составляет 63...66 HRC. Допуск отклонения осевого шага фрезы fрxo = 0мм. Допуск накопленного отклонения шага на длине любых трех шагов fрxno = 0 мм. Допуск отклонения профиля передней поверхности f = 0,02мм. Допуск отклонения накопленной ошибки окружного шага стружечных канавок Fрo = 0,04мм. Допуск отклонения направления стружечных канавок fx = 0,063мм на длине 100мм рабочей части фрезы.
Допуск торцового биения фрезы относительно поверхности отверстия составляет 0,004 мм; допуск радиального биения фрезы относительно поверхности отверстия составляет 0,005 мм; полное радиальное биение фрезы составляет 0,02 мм; допуск симметричности шпоночного паза составляет 0,09 мм.
Контрольная работа содержит 1 лист формата А3, 4 листа формата А4, 23 страницы пояснительной записки, содержащей 1 рисунок, 5 таблиц и 6 источников. Также работа содержит приложение - Технологический процесс изготовления инструмента.
