КОМПАС 3D 18

Технология изготовления сборной червячной фрезы

Белорусский национальный технический университет
Кафедра металлорежущих станков и инструментов
Курсовой проект по дисциплине "Технология инструментального производства"
На тему " Разработка технологии изготовления сборной червячной фрезы "
Минск 2015

Исходные параметры нарезаемого вала-шестерни:
Модуль m=3 мм, число зубьев z=20, степень точности 8-9, высота зуба h =7,61, диаметр основной окружности d = 68,931.
Фреза— чистовая, сборная.

Введение
1. Информация об изделии
1.1 Назначение и конструкции червячных фрез
1.2 Выбор инструментального материала и его обоснование
1.3 Расчет инструмента
1.4 Анализ изделия на технологичность
2. Разработка технологического процесса изготовления изделия
2.1 Выбор заготовки и его технико-экономическое обоснование
2.2 Проектирование технологического процесса с выбором технологического оборудования, оснастки и режущего инструмента
2.3 Расчет припусков на обработку
2.4 Расчет режимов резания
2.5 Расчет норм времени
3. Проектирование инструментов второго порядка
3.1 Описание конструкции шпоночной протяжки
3.1.1 Описание конструкции дисковой трехсторонней фрезы
3.2.1 Расчет исполнительных размеров дисковой трехсторонней фрезы
Литература

Состав: Технологический процесс изготовления сборной червячной фрезы,Сборная червячная фреза,Операционные эскизы,Инструмент второго порядка(протяжка шпоночная),Инструмент второго порядка(фреза дисковая) Язык документа

Софт: КОМПАС-3D 16 sp1

Просмотр файлов

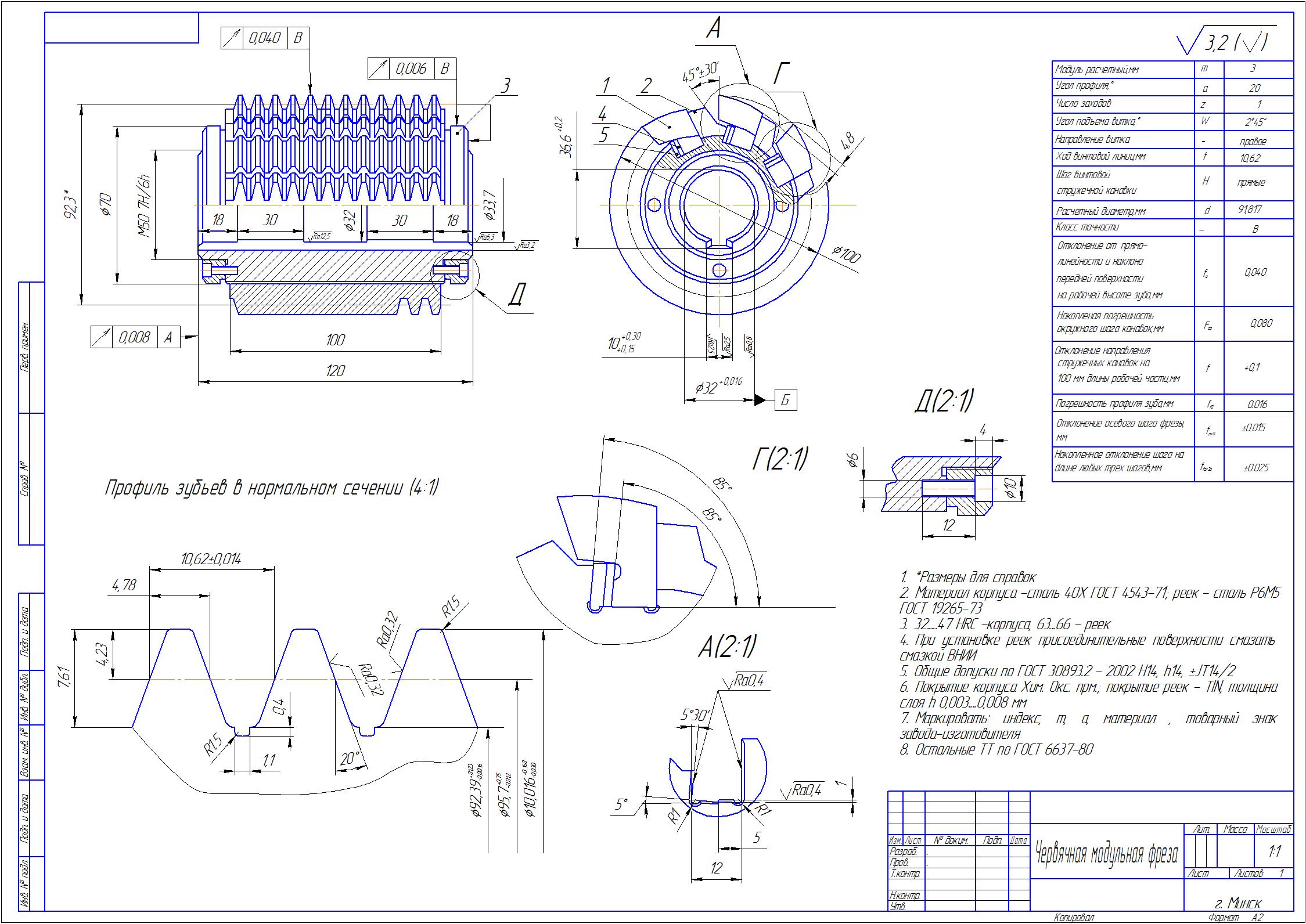

Фреза чертеж начало(Профиль зубьев другой).cdw
Записка.docx
Операционные эскизы мои(переделано).cdw
Протяжка_А2_V11.cdw
Тех процесс мой норм(готов).cdw
Фреза дисковая трехсторонняя D=100(переделано).cdw
