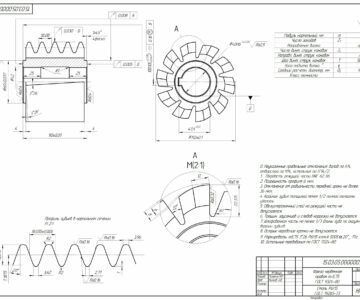

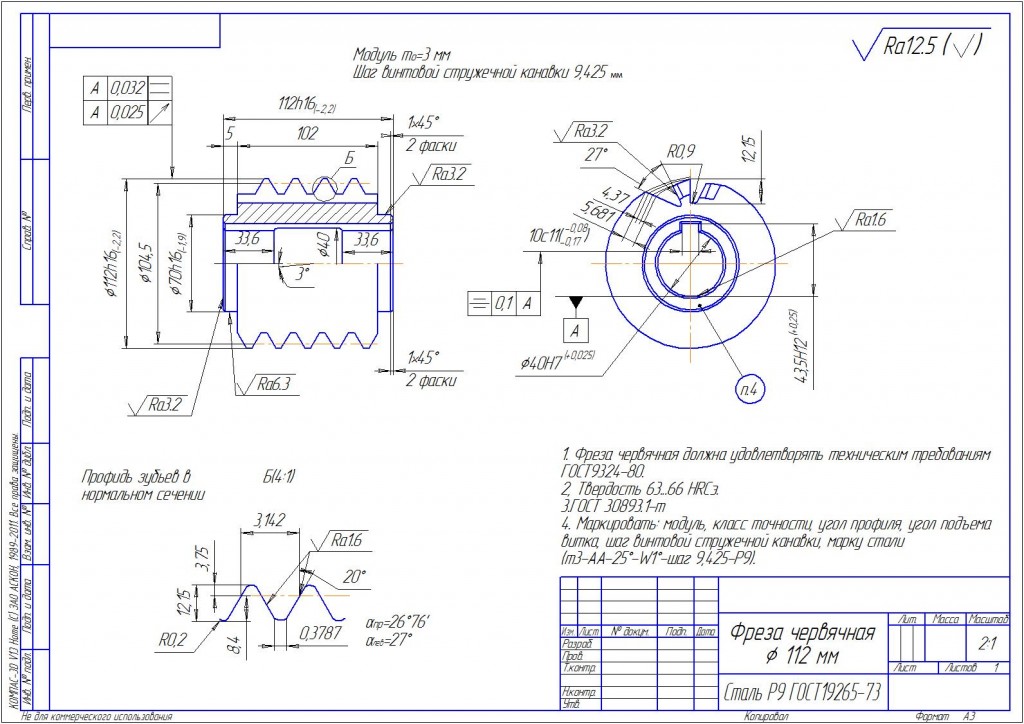

Чертеж червячной фрезы m=3(модуль), z=14(число зубьев)
Рассчитать и сконструировать цельную червячную фрезу для обработки цилиндрических зубчатых колес модуля mо.=3мм. с углом зацепления а=25 о.Материал заготовки: 16Х3НВМБ-Ш ТУ14-1-3242-81 с б=630МПа(~63 кгс/мм 2).Обработка производится на зуборезном станке Р251. Основные размеры фрезы принять по ГОСТ 9324-80
чертеж фрезы сделан в некоммерческой версии Компаса, так что у меня не открылось, в ПЗ нет списка литературы, откуда-что брал автор - неизвестно.
Если Ваша лицензия не поддерживает файлы созданные в некоммерческих версиях, это не проблема, просто напишите, мы пересохраним. В архив добавили файл который откроется у всех.
