Альметьевский государственный нефтяной институт
Кафедра технологии нефтегазового машиностроения
Курсовая работа
По дисциплине: «Режущий инструмент»
Альметьевск 2016
1.2. Исходные данные
1) Протягиваемая заготовка: материал – сталь 30Х;
2) Наименьший диаметр обрабатываемого отверстия dmin=42 мм;
3) Величина допуска на отверстие TD=0,27;
4) Параметр шероховатости поверхности Ra 1,6;
5) Твердость при протягивании НВ 187;
6) Тип детали 1
7) Диаметр отверстия до протягивания d0= 39,2 мм;
8) Отверстие под протягивание подготовлено сверлом;
9) Длина протягивания lg=35мм.

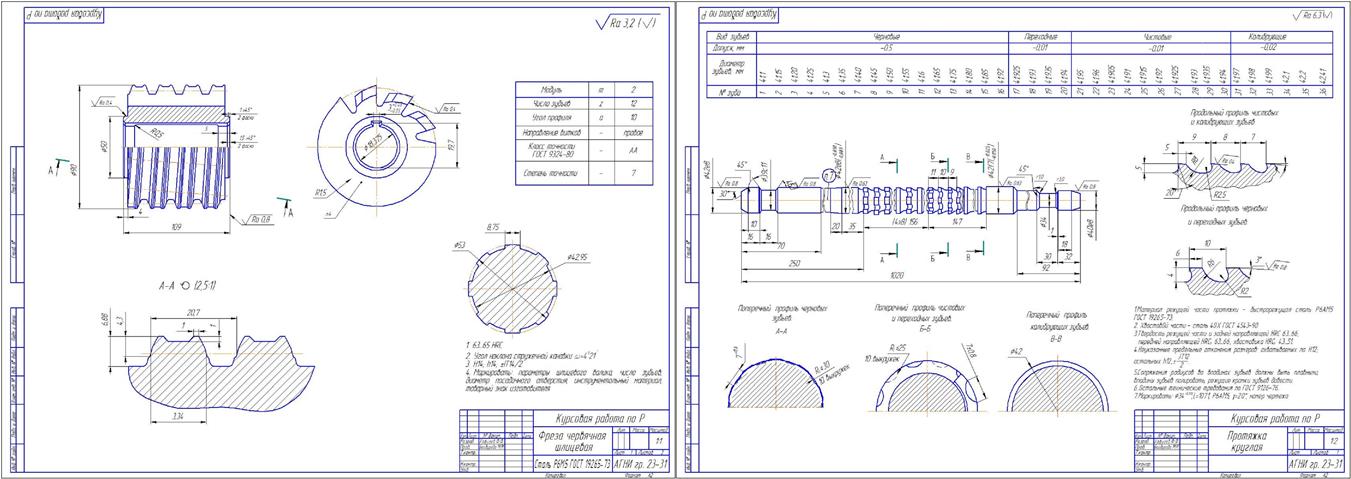

Расчет и проектирование круглых протяжек
1.1 Общие сведения
Протягивание - одним из наиболее производительных видов обработки металлов резанием и широко распространено в серийном и массовом производстве. Протягивание одно из наиболее высокопроизводительных процессов обработки деталей резанием, это достигается одновременным нахождением в работе нескольких зубьев инструмента. Этот метод механической обработки позволяет получать изделия высокой точности до 6 квалитета и шероховатость обрабатываемой поверхности до Ra 0,08.
В качестве режущего инструмента при протягивании используется различные типы протяжек. Протяжка — многолезвийный инструмент с рядом последовательно выступающих одно над другим лезвий в направлении, перпендикулярном к направлению скорости главного движения, предназначенный для обработки при поступательном или вращательном главном движении лезвия и отсутствии движения подачи. Протяжки имеют значительное преимущество перед инструментами других видов. Они являются самыми высокопроизводительными инструментами, примерно в сто и более раз производительней зенкеров и разверток. При протягивании совмещаются операции черновой, получистовой и чистовой обработки. Это повышает производительность, сокращает номенк-латуру применяемых режущих инструментов, уменьшает число станков и технологической оснастки.
В зависимости от вида протягивания - наружного или внутреннего - различают, соответственно, наружные и внутренние протяжки. Внут-реннее протягивание применяют для обработки отверстий различной формы, а также шпоночных пазов. Наружными протяжками в основном обрабатывают плоские и фасонные поверхности, пазы, уступы и т. д.
