Расчет и проектирование режущего инструмента

Ульяновский государственный университет
Автомеханический техникум
Кафедра технология машиностроения
Расчет и проектирование режущего инструмента
Ульяновск 2014

Расчет спирального сверла из БС с коническим хвостовиком
Исходные данные:
- диаметр обрабатываемого отверстия, мм; 18Н12 (18+0,18)
- глубина сверления, мм; 60
- материал заготовки: сталь 20Х ГОСТ 4543-88, НВ = 220.
- оборудование: вертикально-сверлильный станок модели 2H125.

Расчет дисковой трехсторонней фрезы для фрезерования паза

Исходные данные для расчета фрезы:
- материал заготовки: сталь 20X, НВ180;
- ширина фрезеруемого паза, мм; 8Н11(+0,09);
- глубина паза, мм; 4 +0,12;
- длина паза» мм; 40;
- параметр шероховатости обрабатываемой поверхности, мкм Ra =3,2.
Обработка осуществляется на горизонтально-фрезерном станке модели 6Т83Г.
Расстояние между опорами фрезерной оправки 450 мм.

3. Расчет червячной шлицевой фрезы для нарезания шлицев c прямолинейным профилем

Исходные данные для расчета фрезы:
Наружный диаметр шлицевого валика, мм D =
Внутренний диаметр, мм d =
Ширина шлица, мм b =
Величина фаски на вершине шлица, мм С = 0,5 х 45
Число шлицев на валу n = 8
Вид центрирования шлицевого соединения: центрирование по внутреннему диаметру.

4. Расчет червячной модульной фрезы

4.1. Исходные данные для расчёта:
- число зубьев нарезаемого колеса Z1 = 38
- модуль колеса, мм m = 3,5
- угол зацепления  = 20
- толщина зуба колеса
на делительной окружности, мм Sn1 = 5,495
- межцентровое расстояние
в передаче колесо-шестерня, мм А = 199,5
- колесо прямозубое
Параметры сопряжённой шестерни:
- число зубьев шестерни Z2 = 76

5. Расчет шпоночной протяжки

5.1. Исходные данные для расчета:
- материал заготовки: бронза
- длина протягиваемого паза: L=50 мм.

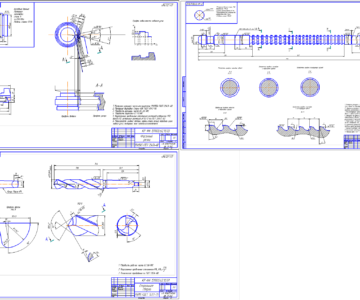

Состав: Сверло спиральное, протяжка шпоночная, фреза червячная шлицевая, фреза червячная, фреза дисковая Язык документа

Софт: КОМПАС-3D V13

Файлы:
Режущий инструмент\Дисковая фреза.cdw
Режущий инструмент\Пояснительная записка со штампом.doc
Режущий инструмент\Протяжка шпоночная.cdw
Режущий инструмент\Сверло спиральное 18,0 мм с коническим хвостовиком.cdw
Режущий инструмент\Титульник.doc
Режущий инструмент\Фреза червячная шлицевая1.cdw
Режущий инструмент\Червячная фреза.cdw
Режущий инструмент
