курсовая работа на тему:" Проектирование конструкций металлорежущих инструментов"
Могилев 2019

Исходные данные для пальцевой модульной фрезы: угол профиля 22, нормальный модуль 18мм, число зубьев колеса 50, остальные данные по ГОСТ 13755-81.
Исходные данные для дисковой модульной фрезы; рис. 2.1.
Исходные данные для шпоночной фрезы: паз глубиной 5мм, шириной 9мм, заготовка из материала СЧ18.

Содержание
Введение 4
1. Проектирование пальцевой модульной фрезы 5
1.1 Исходные данные: 5
1.2 Расчет пальцевой модульной фрезы. 6
1.3 Технические требования. 10
2. Проектирование дисковой фасонной фрезы. 12
2.1 Выбор инструментального материала. 13
2.2 Выбор геометрии фрезы. 13
2.3 Выбор диаметра оправки фрезы. 13
2.4 Выбор диаметра и ширины фрезы. 13
2.5 Расчет режима резания. 15
2.6 Выбор формы и размеров зубьев и стружечных канавок (разд. 4.1 [1]) 16
2.7 Коррекционный расчет фрезы. 17
2.8 Расчет боковых задних углов. 18
2.9 Расчет шаблона для контроля профиля фрезы в плоскости передней поверхности. 18
2.10 Расчет полей допусков. 19
2.11 Технические требования. 20
3. Проектирование шпоночной фрезы 22
3.1 Тип и основные размеры. 23
3.2 Конструктивные размеры и геометрические параметры. 24
3.3 Технические требования. 25
Заключение 30
Список литературы 31

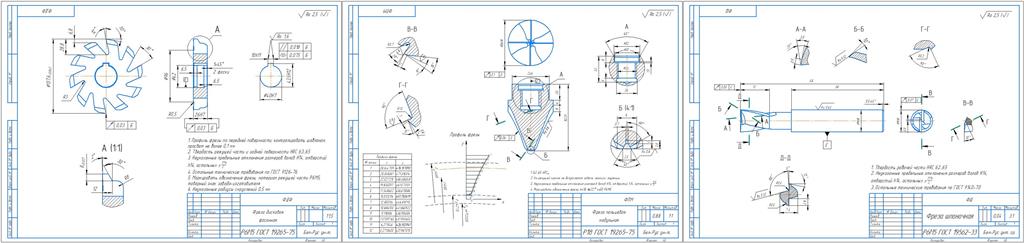

Состав: Записка, фреза дисковая фасонная, фреза пальцевая модульная, фреза шпоночная Язык документа

Софт: КОМПАС-3D v18.1

Файлы:
Записка РИ КП.doc
Фреза дисковая фасонная.cdw
Фреза пальцевая модульная.cdw
Фреза шпоночная.cdw
