Проектирование пальцевой модульной фрезы для обработки шестерни

Белорусский национальный технический университет
Кафедра металлорежущие станки и инструмент
Курсовая работа по дисциплине: Проектирование инструментальных систем
На тему: Проектирование сложнорежущего инструмента, пальцевой модульной фрезы для обработки шестерни
Минск 2018

Исходные данные:
Модуль m=5 мм;
Число зубьев шестерни z=52;
Наружный диаметр D_e=270 мм;
Внутренний диаметр D_i=260 мм;
Угол давления α_0=20°;
Угол наклона зубьев на делительном цилиндре α=0°;
Коэффициент смещения ξ=0°;
Радиальный зазор ∆S=1.
В данной курсовой работе, с учетом исходных данных, представлен расчет и конструирование режущего инструмента - пальцевая модульная фреза для нарезания зубьев шестерни

Содержание
Введение 5
1 Обзор конструкций хвостовиков для пальцевых модульных фрез 6
1.1 Основные виды хвостовиков 6
2 Расчет и проектирование пальцевой модульной фрезы для обработки шестерни 7
2.1 Исходные данные для расчета 7
2.1 Определение радиуса основной окружности 7
2.2 Расчет полярных координат эвольвенты и построение профиля фрезы 7
2.3 Определение основных размеров пальцевой модульной фрезы 12
2.4 Разработка технических требований и геометрических параметров проектированной фрезы 12
2.5 Рабочий чертеж проектируемой модульной пальцевой фрезы 13
2.6 Профиль стружечной канавки проектируемой фрезы 14
2.7 Выбор затылования пальцевой модульной фрезы 14
Выводы 16
Литература 17

Состав: Пояснительная записка. Чертеж пальцевой модульной фрезы Язык документа

Софт: AutoCAD 14

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Проектирование пальцевой модульной фрезы для обработки шестерни

Записка пальцевая фреза 2.docx

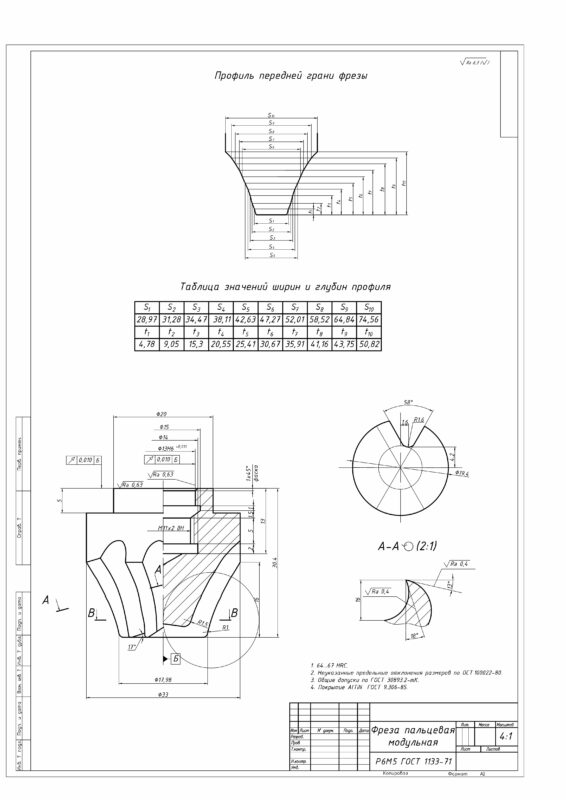

пальцевая модульная фреза.dwg
