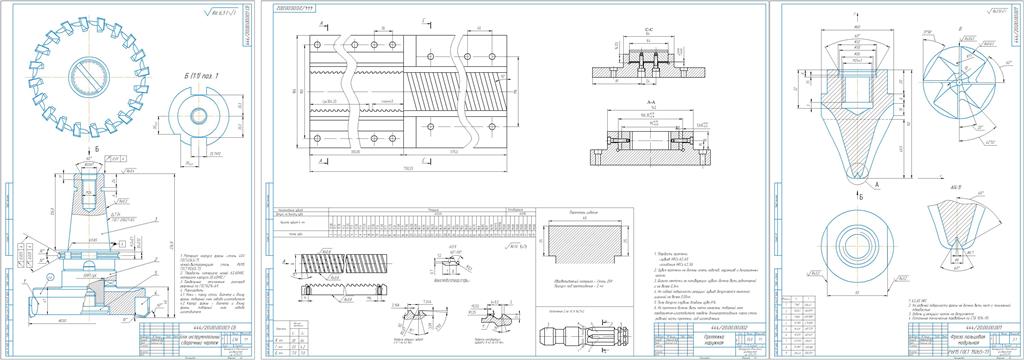

Проектирование конструкций металлорежущих инструментов - протяжка, фреза торцевая и пальцевая

БЕЛОРУССКО-РОССИЙСКИЙ УНИВЕРСИТЕТ
Кафедра «МРСиИ»
КУРСОВОЙ ПРОЕКТ по дисциплине «Режущий инструмент»
на тему: «Проектирование конструкций металлорежущих инструментов»
Могилев 2020

Фреза Фреза торцевая Обрабатываемый материал – Сталь 40ХН; mn=22; угол профиля ; степень точности колеса – 10.
Протяжка Обрабатываемый материал – сталь 25Н; L1=25 мм, L2=60 мм.
Фреза торцевая
а) обрабатываемый материал………………………………….Сталь 35ХМ;
б) ширина фрезерования , B, мм…………………………………………110;
в) глубина фрезерования, h, мм…………………………………………...2,5.

Содержание
Введение 4
1 Расчет и проектирование фрезы пальцевой модульной 5
1.1 Исходные данные 5
1.2 Дополнительные данные 5
1.3 Проверочный расчет 5
1.4 Технические требования 8
1.5 Термическая обработка 8
2 Расчет и проектирование протяжки 10
2.1 Исходные данные 10
2.2 Проектный расчет 10
2.3 Технические требования 13
3 Проектирование фрезы торцовой 14
3.1 Проектный расчет 14
3.2 Технические требования на изготовление фрезы 16
3.3 Определение расхода инструментального материала и его стоимости 17
4 Расчет инструментального блока на точность позиционирования и податливость 18
Список использованной литературы 21
Приложение А 22
