ВолгГТУ, Кафедра инструментальной техники, Семестровая работа по "Проектирование инструментальной техники" на тему - расчет шлицевой фрезы, Волгоград 2016
Исходные данные
Определим размеры шлицевого вала:
а) число шлицев n = 9;
б) наружный диаметр D = 20a11;
в) малый диаметр d = 16e8;
г) ширину шлица b = 7f8;
д) центрирование по малому диаметру d.
Cодержание:
- Порядок расчета червячной шлицевой фрезы
- Технические требования на изготовление набора фрез

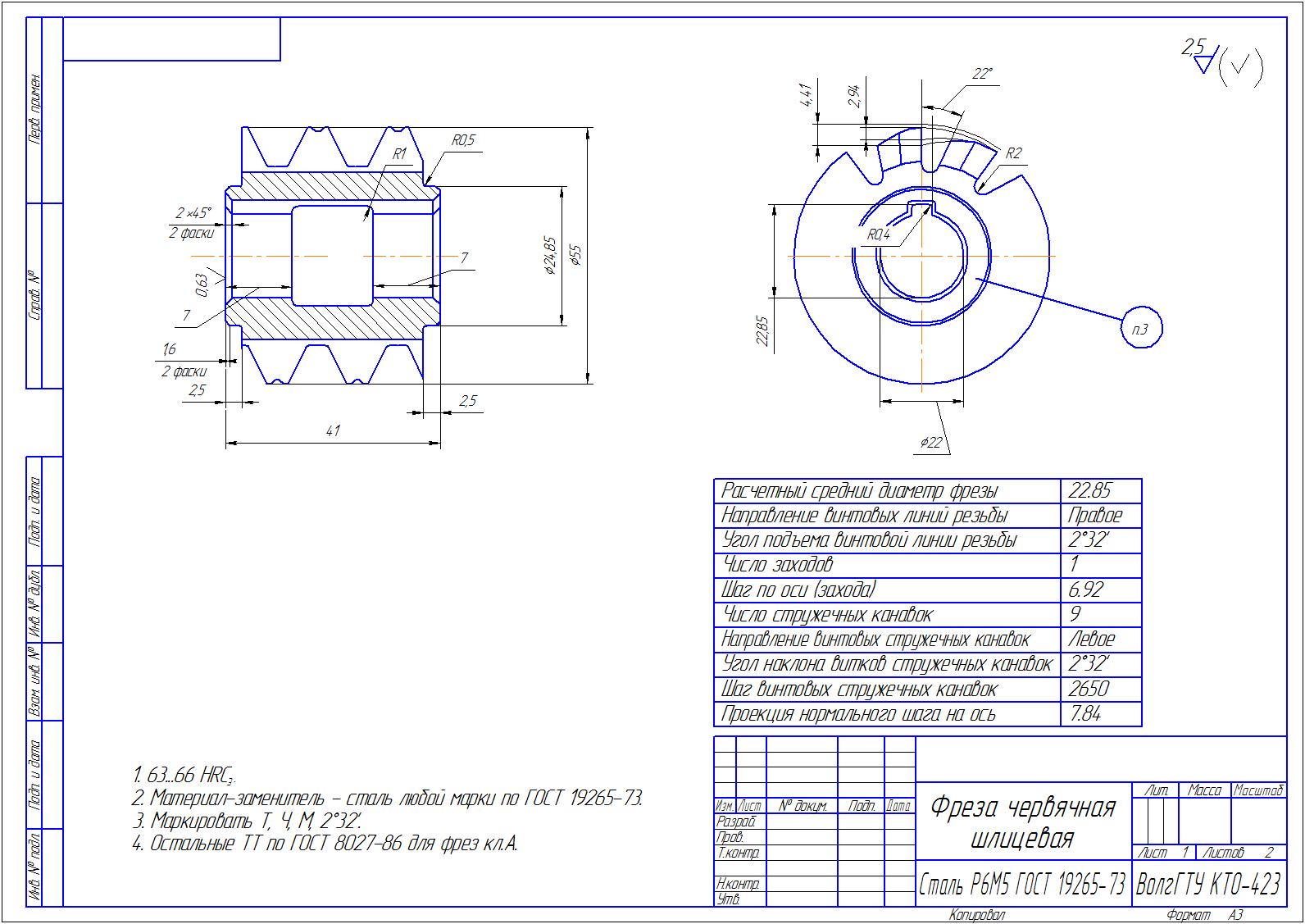

- Чертеж фрезы
