Проектирование инструментальной наладки на токарно-револьверный станок с ЧПУ. Расчет и проектирование червячной шлицевой фрезы вал 8х62a11х72e9х12f8

«Омский государственный технический университет»
Кафедра «Металлорежущие станки и инструменты»
Курсовой проект по дисциплине «Режущий инструмент»
На тему: «Проектирование инструментальной наладки на токарно-револьверный станок с ЧПУ. Расчет и проектирование червячной шлицевой фрезы»
Омск 2019

Исходные данные: деталь 35(максимальный Ø детали 70), вал 8х62a11х72e9х12f8

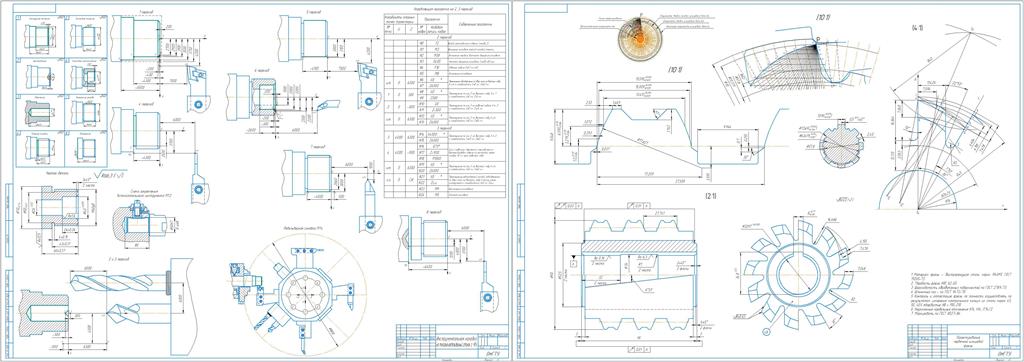

В курсовом проекте разработана инструментальная наладка на токарно-револьверный станок с ЧПУ модели 1В340Ф30 с установленным трехкулачковым патроном для обработки штучных заготовок диаметром до 200 мм. Качество обработки детали и производительность напрямую зависит от правильной наладки. Наладка станка с ЧПУ включает в себя подготовку режущего инструмента и технологической оснастки, размещение рабочих органов станка в исходном положении, пробную обработку первой детали, внесение корректив в положение инструмента и режимов обработки, исправление погрешностей и недочетов в управляющей программе. В процессе разработки инструментальной наладки были решены следующие задачи:
• выполнена конструкторская доработка чертежа детали;
• определены этапы обработки;
• выбран режущий инструмент и спроектировано несколько инструментов из наладки станка;
• разработана управляющая программа на каждый переход.
Во второй части курсового проекта был произведён расчёт и построение общих конструктивных элементов червячной шлицевой фрезы, для нарезания шлицевого вала средней серии 8х62х72х12
Содержание

Аннотация 4
1 Конструкторская доработка чертежа 5
1.1 Назначение номинальных размеров 5
1.2 Назначение допусков 5
1.3 Шероховатость поверхностей 5
2 Разработка инструментальный наладки 7
2.1 Составление плана обработки детали 7
2.2 Разработка координатных чертежей и составление управляющей программы на переходы 9
2.3 Обоснование выбора инструментального материала 21
3 Проектирование инструментов из наладки 24
4 Расчет и проектирование червячной шлицевой фрезы 28
4.1 Расчет конструктивных элементов червячной шлицевой фрезы 28
4.2 Графическое определение профиля фрезы в нормальном сечении 33
4.3 Графическое построение профиля фрезы в нормальном сечении 34
4.4 Конструирование зуба фрезы 35
4.5 Габаритные и конструктивные размеры фрезы. Технические требования 39
Заключение 41
Список используемой литературы 42
