Омский государственный технический университет
Кафедра металлорежущие станки и инструменты
Курсовой проект по дисциплине "Режущий инструмент"
На тему: "Проектирование инструментальной наладки на токарно-револьверный станок с ЧПУ и проектирование червячной шлицевой фрезы."
Омск 2017
В данном курсовом проекте производится:
В первой части работы производится разработка техпроцесса для изготовления детали из прутка на токарно-револьверном станке с ЧПУ. Производится конструкторская доработка чертежа детали по заданному контуру осевого сечения. Затем разрабатывается технологический процесс изготовления детали (план операций), проектирование инструмента из наладки.
После этого производится расчёт и проектировка червячной шлицевой фрезы.
Далее выполняется расчет экономической эффективности для сравнения экономической выгоды от применения резцов с механическим креплением многогранных пластин вместо резцов с напаянными пластинами.

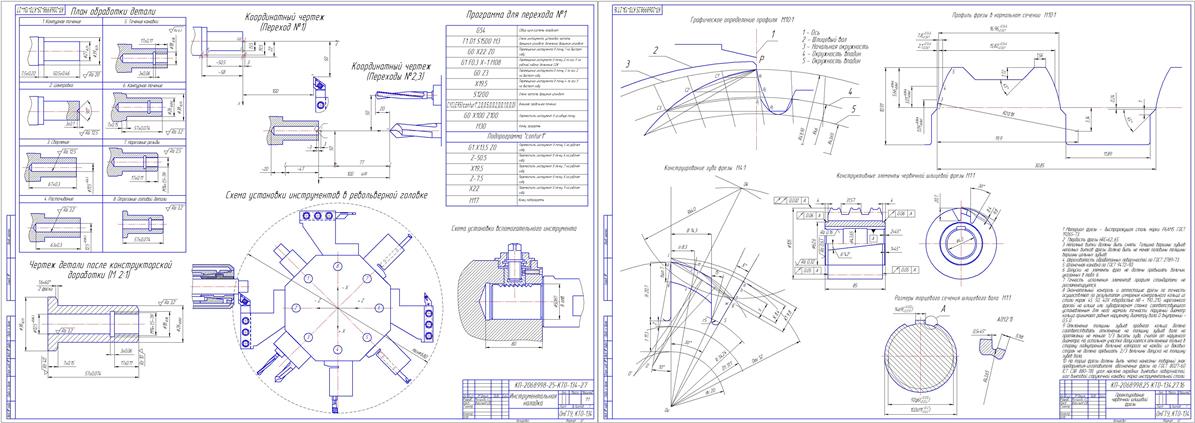

Графическая часть содержит чертежи проектирования червячной шлицевой фрезы и инструментальную наладку.
1. Аннотация
2. Конструкторская доработка чертежа детали
2.1 Номинальные размеры
2.2 Допуски
2.3 Шероховатость поверхности
3. Разработка инструментальной наладки
3.1 План обработки детали
3.2 Переходы
3.3 Проектирование инструментальной наладки
3.4 Схема установки инструментов в револьверной головке
3.5 Разработка управляющих программ на переходы
4. Проектирование инструментов из наладки
5. Расчет экономической эффективности
6. Проектирование червячной шлицевой фрезы
Заключение
Литература
