Инструментальная наладка на токарно-револьверный станок

Омский Государственный Технический Университет
Кафедра Металлорежущие станки
Дисциплина режущий инструмент
Тема: "Инструментальная наладка на токарно-револьверный станок"
Омск 2018

В данном курсовом проекте производится проектирование инструментов для механической обработки деталей в машиностроении, а также разработка техпроцесса для изготовления детали из прутка на токарно-револьверном станке с ЧПУ. Производится конструкторская доработка чертежа детали с назначением допусков и шероховатостей по заданному контуру. Разрабатывается техпроцесс с написанием программ для обработки, составление плана обработки, а также проектируется инструментальная наладка.
Проведен расчет и проектирование червячной шлицевой фрезы, а именно графическое определение профиля фрезы, расчет конструктивных элементов данной фрезы; конструирование зуба данного инструмента и указаны технические требования, предъявляемые к ней.

1. Аннотация…………………………………………………………………..4
2. Краткая техническая характеристика станка и системы управления…..5
2.1. Назначение станка…………………...…………………………..5
2.2. Основные данные станка………………………….…………….5
2.3. Основные данные устройства ЧПУ…………...………………..6
3. Конструкторская доработка чертежа детали ……………………….........7
4. Разработка инструментальной наладки…………………………………..9
4.1. План обработки детали…………………...……………………..9
4.2. Обоснование выбор инструментального материала……...….10
4.3. Переходы………...………………………………..…………….12
4.4. Проектирование инструментальной наладки…...………..…..13
4.5. Схема установки инструментов в револьверной головке…....17
4.6. Разработка управляющих программ на переходы…………...18
5. Проектирование инструментов из наладки……………………………..25
6. Расчет и проектирование червячной шлицевой фрезы…………….......28
7. Заключение……………………………………………………………......41
8. Список литературы……………………………………………………….42

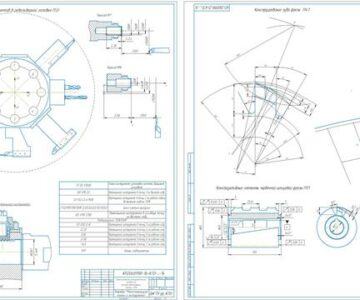

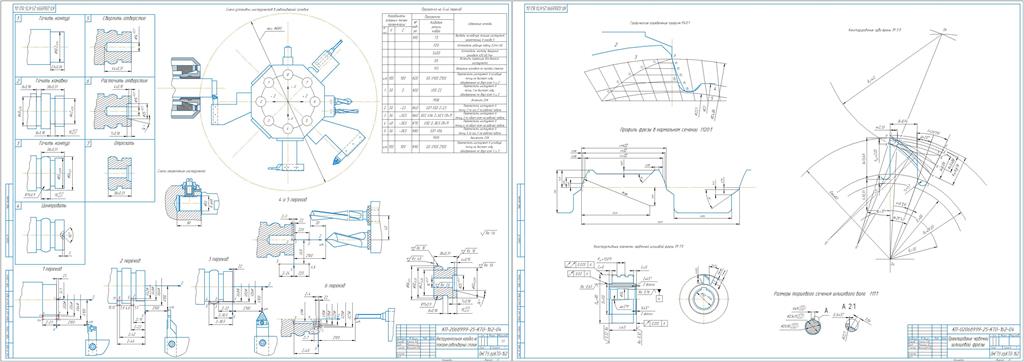

Состав: Тех процесс изготовления детали. Чертёж червячной фрезы. Записка Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Инструментальная наладка на токарно-револьверный станок

1 १ 2.cdw
1 १ ᪠.docx
1 १ 1.cdw
