Проектирование инструментальной наладки на токарно-револьверный станок с ЧПУ. Расчет и проектирование червячной шлицевой фрезы

Омский государственный технический университет
Кафедра: Металлорежущие станки и инструменты.
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА К КУРСОВОМУ ПРОЕКТУ
По предмету: Режущий инструмент.
По теме:
1.Проектирование инструментальной наладки на токарно-револьверный станок с ЧПУ.
2.Расчет и проектирование червячной шлицевой фрезы.
Омск 2017

В первой части работы производится разработка техпроцесса для изготовления детали из прутка на токарно-револьверном станке с ЧПУ. Деталь №10. Производится конструкторская доработка чертежа детали по заданному контуру осевого сечения. Затем разрабатывается технологический процесс изготовления детали (план операций), проектирование инструмента из наладки.
После этого производится расчёт и проектировка червячной шлицевой фрезы. В проектирование входит: графическое определение профиля зуба фрезы в нормальном сечении, расчёт основных конструктивных элементов фрезы, конструирование зуба фрезы, составление рабочего чертежа. d - 8×52f7×58a11×10h9

Содержание курсового проекта

1. Аннотация. 3
2. Конструкторская доработка чертежа детали. 4
2.1 Номинальные размеры. 4
2.2 Допуски. 4
2.3 Шероховатость поверхности. 5
3. Разработка инструментальной наладки. 5
3.1 План обработки детали. 5
3.2 Переходы. 6
3.3 Проектирование инструментальной наладки. 7
3.4 Схема установки инструментов в револьверной головке. 13
3.5 Разработка управляющих программ на переходы. 13
4. Проектирование инструментальной наладки. 23
4.1 Обоснование выбора инструментального материала. 23
4.2 Проектирование 4-х инструментов из наладки. 25
4.3. Расчет экономической эффективности от применения резца с механическим креплением пластины………………………………………………………………….31
5. Расчет и проектирование червячной шлицевой фрезы……….……..….34
5.1 Исходные данные………………………………………...………………..….…...34
5.2. Графическое определение профиля………………………...…………………...36
5.3.Расчет конструктивных элементов червячной шлицевой фрезы…………..….38
5.4. Конструирование фрезы………………………………………...………………..44
5.5. Технические требования………………………………………..………...…..….48
6. Заключение ……………………………………..……………...…………………….51
7. Литература. .52

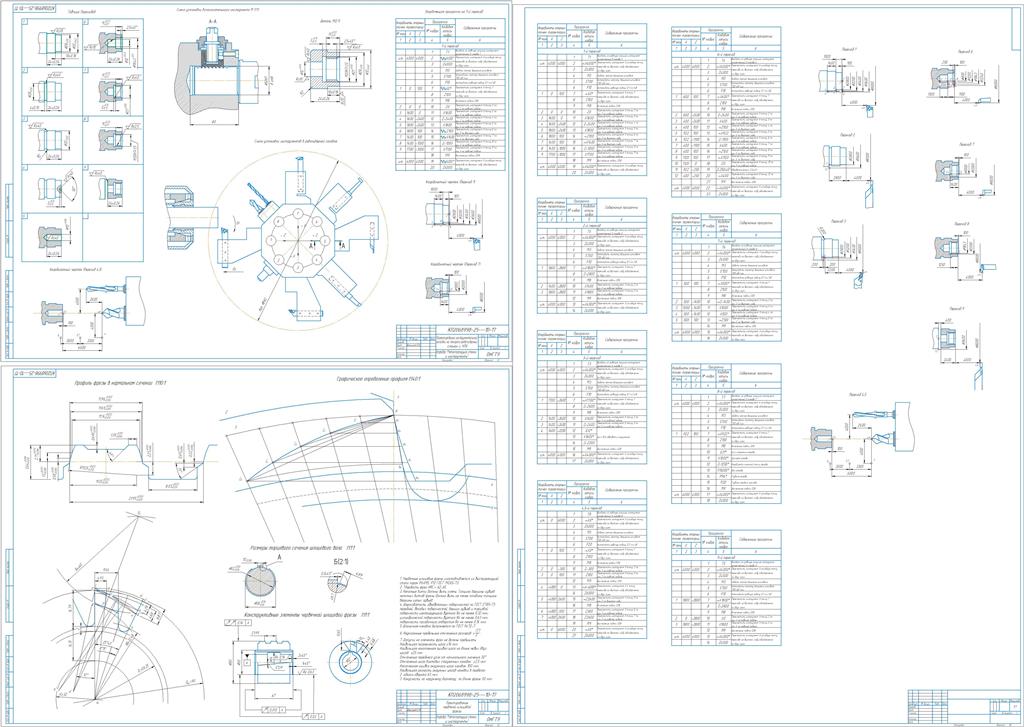

Состав: Инструментальная наладка, фреза, ПЗ, доп чертежи Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Проектирование инструментальной наладки на токарно-револьверный станок с ЧПУ. Расчет и проектирование червячной шлицевой фрезы

Просмотр файлов
режущий инструмент\ЗАПИСКА.doc
режущий инструмент\ИНСТРУМЕНТАЛЬНАЯ НАЛАДКА.cdw
режущий инструмент\координатный чертеж.frw
режущий инструмент\ФРЕЗА.cdw
режущий инструмент\Чертеж.cdw
режущий инструмент
