Расчёт геометрических и конструктивных параметров шевера

Белорусский национальный технический университет
Кафедра металлорежущих станков и инструментов
Курсовой проект по дисциплине "Проектирование инструментальных систем"
На тему "Проектирование сложного инструмента"
Минск 2017

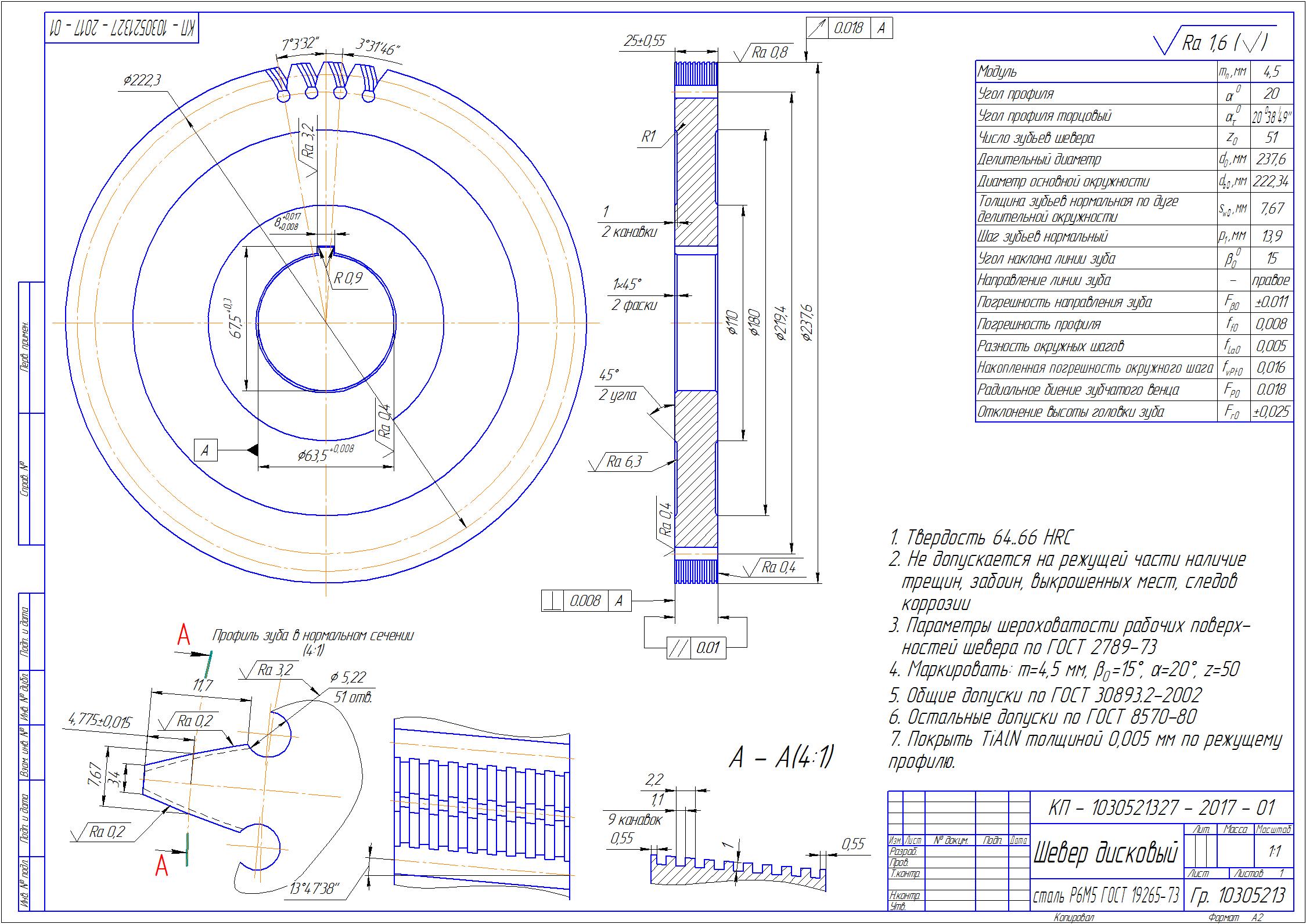

В данной работе производится расчёт геометрических и конструктивных параметров шевера. Представлен чертёж шевера.

Исходные данные: Модуль m=4,5 мм;
Для колеса: z1=50; α=20°; d1=225мм; h=9,9мм; Sw0=7,067мм.
Для шестерни: z2=23; d2=103,5 мм.
Угол наклона зубьев ß1 = 0°;
Материал заготовки: Сталь15Г ГОСТ 4543-71, НВ207.

Содержание:
Введение
1. Расчёт геометрических и конструктивных параметров шевера
Литература

Состав: Пояснительная записка, Чертёж шевера Язык документа

Софт: КОМПАС-3D 16.1

Сайт: www

Файлы:
Шевер А2.cdw
Расчёт шевера.docx
