Расчет и проектирование дискового шевера

«ЮЖНО-УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
(научно-исследовательский университет)
Факультет «Заочный инженерно-экономический»
Кафедра технологии машиностроения
Тема: «Расчет и проектирование дискового шевера»
Курсовой проект по дисциплине «Технология и автоматизация инструментального производства»
Челябинск
2016

В проекте выполнены анализ и исследования существующих конструкций шеверов, выбор и обоснование типа производства и заготовки, спроектирован маршрутный технологический процесс изготовления шевера, рассчитаны припуски, режимы резания и нормы времени на операции механической обработки.
Разработанный технологический процесс изготовления шевера предусматривает применение высокопроизводительного металлорежущего оборудования, прогрессивного режущего и контрольно-измерительного инструмента, средств механизации и автоматизации, рациональных режимов резания. Эти мероприятия обеспечивают сокращение трудоемкости изготовления шевера.
В проекте проанализированы и разработаны конструкции установочного приспособления с механизированным приводом - патрона трёхкулачкового пневматического, приспособления для контроля радиального биения по вершинам и по впадинам зубьев шевера. Применение указанных разработок позволило сократить вспомогательное время, повысить производительность и точность обработки, улучшить условия труда. Сделан подробный анализ и расчет инструмента второго порядка, применяемого для механической обработки зубьев шевера - фрезы червячной модульной.

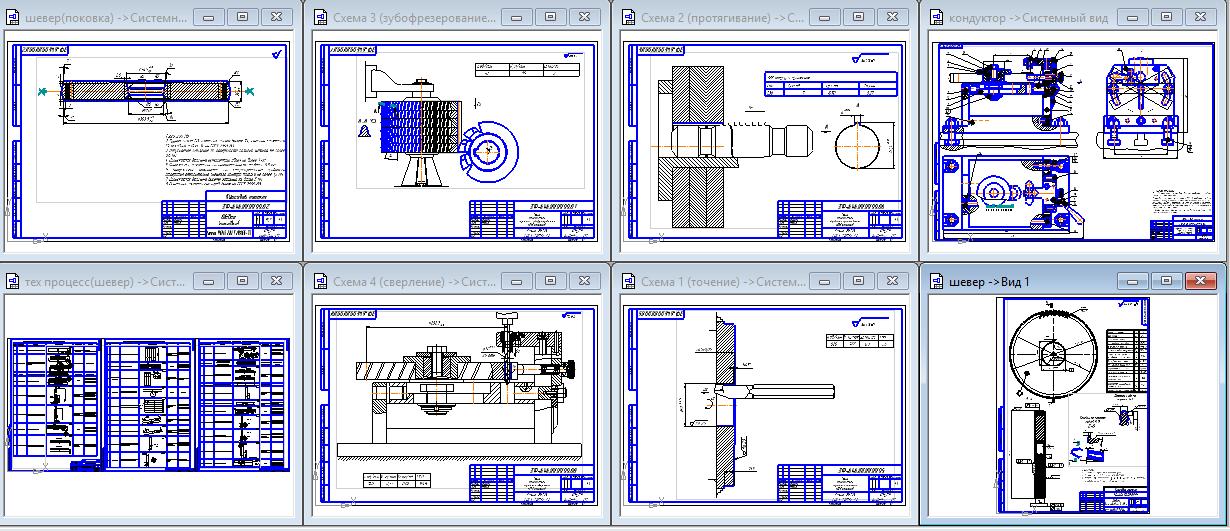

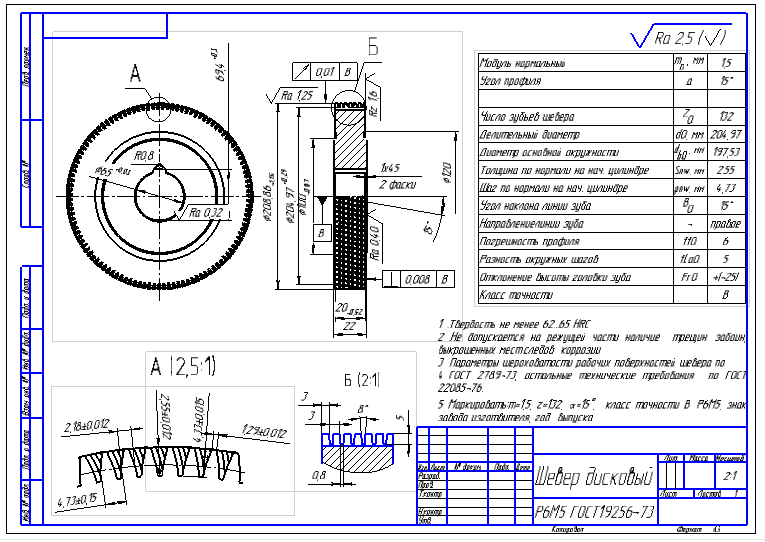

Шевер дисковый m 9·20 -1
