Проектирование конструкций металлорежущих инструментов

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЕЛОРУССКО-РОССИЙСКИЙ УНИВЕРСИТЕТ
КАФЕДРА “МРСиИ”
КУРСОВОЙ ПРОЕКТ
по дисциплине «Режущий инструмент»
на тему: «Проектирование конструкций металлорежущих инструментов»
Могилев 2018

Шевер дисковый:а) обрабатываемый материал Сталь 25Н;
б) модуль нормальный, mn-5,25 мм;
в) число зубьев нарезаемого колеса, Zк 62;
г) число зубьев шестерни Zш 30;
д) угол наклона зубьев 12º;
е) степень точности колес 7.
Фреза резьбовая.
Обрабатываемый материал – Сталь 12ХНЗ;
резьба – Tr60x8;
разновидность фрезы – дисковая;
степень точности – 7е.
Комбинированный инструмент
Обрабатываемый материал: Ст. 5
Диаметр обрабатываемого отверстия: 40H11/44H6
Длина обрабатываемого отверстия: 60/62
Вид отверстия: сквозное
Хвостовик: цилиндрический
Содержание

Введение
1 Шевер дисковый
1.1 Проектный расчет
1.2 Технические требования на изготовление шевера
1.3 Термическая обработка
1.4 Расчет расхода инструментального материала
2 Фреза резьбовая
2.1 Проектный расчет
2.2 Технические требования на изготовление фрезы
2.3 Термическая обработка
2.4 Оптимизация режимов резания
3 Комбинированный инструмент под сквозное отверстие
3.1 Проектный расчет зенкера
3.2 Схема расчета полей допусков и диаметров развертки
3.3 Технические требования на изготовление и контроль
3.4 Расчет инструментального блока на точность и податливость
3.5 Термическая обработка корпуса зенкера-развертки
3.6 Оптимизация режимов резания
3.7 Схема сборки инструментального блока
Список использованной литературы

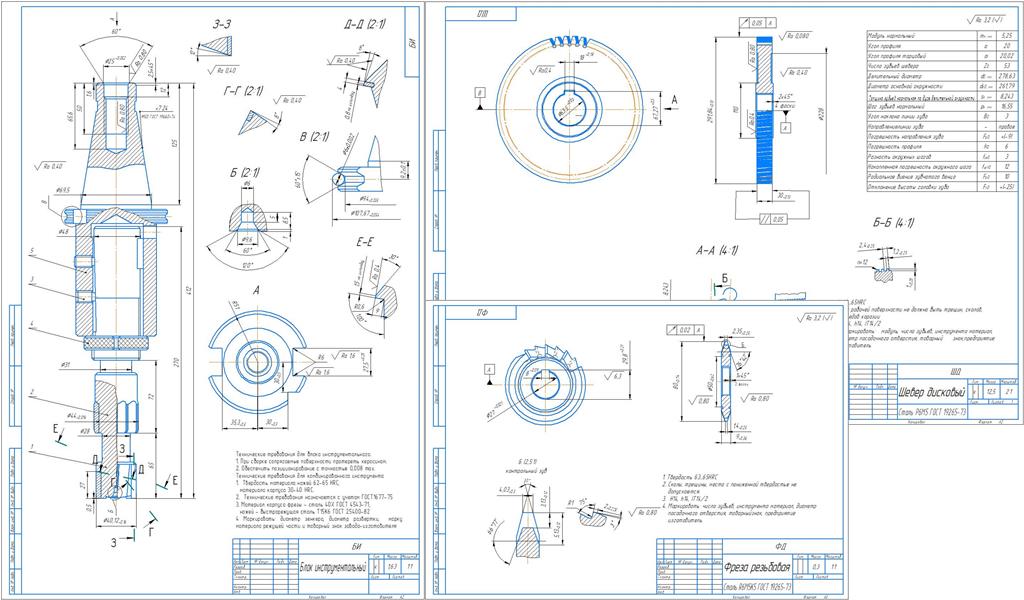

Состав: шевер дисковый,фреза резьбовая,комбинированный инструмент,ПЗ,спецификация Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов
3.cdw
Записка Мел.doc
Спецификация.doc
1.cdw
2.cdw
