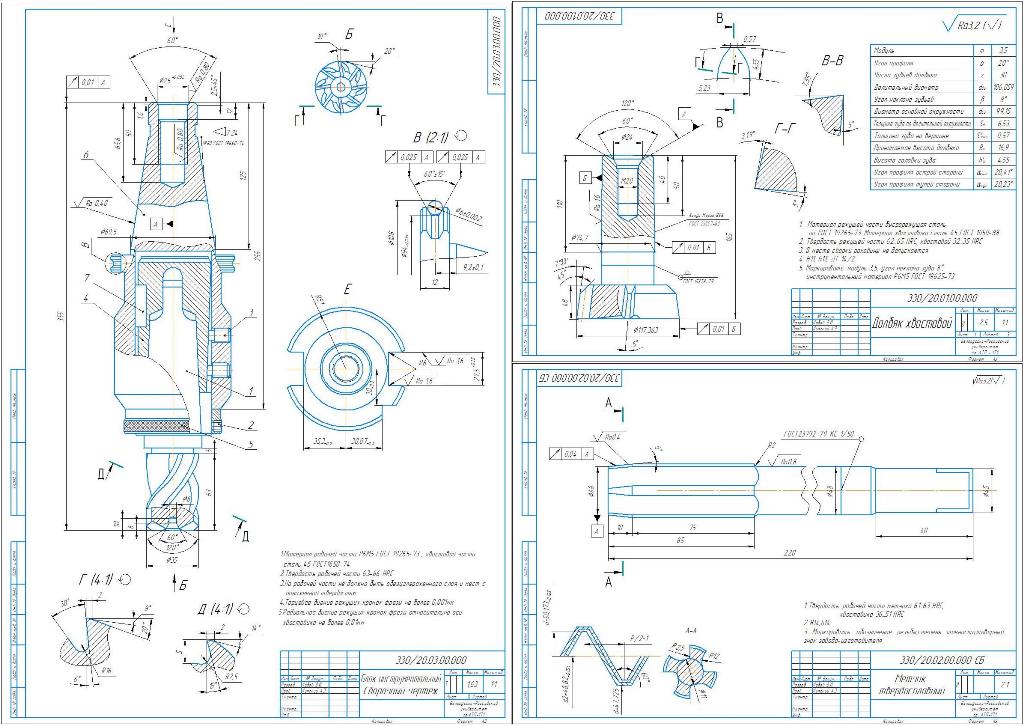

Проектирование конструкций металлорежущих инструментов - долбяк хвостовой, метчик и фреза концевая

Белорусско-Российский университет
Кафедра технология машиностроения
Курсовой проект по дисциплине "Металлорежущий инструмент"
На тему: Проектирование конструкции металлорежущих инструментов
Могилев 2020

Долбяк хвостовой СЧ-15 m=3,5 zk=70 zm40 угол наклона 8 степень точности колес - 7
Метчик СЧ24 М50х20 Отверстие сквозное
Фреза концевая Сталь Х6СМ b=35 h=3 хвостовик - конический
Содержание
Введение 4
1 Проектирование долбяка хвостового 5
1.1 Исходные данные 6
1.2 Проектный расчет 6
1.3 Проверочный расчет 9
1.4 Технические требования на изготовление долбяка 10
1.5 Термическая обработка долбяка 10
1.6 Определение массы долбяка и расхода инструментального ма-териала 11
1.7 Расчет оптимальных режимов резания 11
2 Проектирование метчика 13
2.1 Исходные данные 13
2.2 Проектный расчет 13
2.3 Технические требования на изготовление метчика 14
3 Расчет и проектирование концевой фрезы 16
3.1 Исходные данные 16
3.2 Дополнительные технологические (конструктивные) данные 16
3.3 Расчет концевой фрезы 16
3.4 Назначение режимов резания 17
3.5 Технические требования на изготовление и контроль 20
3.6 Расход инструментального материала 20
4 Расчет инструментального блока на точность позиционирования и податливость 21
Список использованной литературы 23
Приложение А 24
