Конкурс асов 3D-моделирования

Расчёт и проектирование режущих инструментов: круглый фасонный резец, комплект метчиков, червячно-модульная фреза, блок протяжек.

Уляновский государственный технический университет
Кафедра «МЕТАЛЛОРЕЖУЩИЕ СТАНКИ И ИНСТРУМЕНТЫ»
Курсовой проект по дисциплине «Режущий инструмент»
На тему: "Расчёт и проектирование режущих инструментов"
Ульяновск 2012

Пояснительная записка на 53 с., в том числе 8 ил., 4 листа чертежей формата А3, 1-формата А1, 1-формата А4, 1-формата А2 .

В курсовой работе согласно заданию спроектированы: круглый фасонный резец, шаблон для контроля профиля резца и контршаблон для контроля профиля шаблона. Разработан технический проект державки для крепления фасонного резца на станке. Дано описание конструкции этой державки.
По заданным исходным параметрам рассчитан и спроектирован машинно-ручной метчик. По результатам расчета выполнен сборочный чертеж метчика.
Спроектирована червячно-модульная фреза для обработки зубчатого колеса. Разработаны технические требования и чертеж фрезы.
По заданному профилю поперечного сечения детали рассчитаны две секции наружных протяжек, разработаны компоновочные схемы (эскизный проект) протяжного блока, на основе которого выполнен технический проект блока к вертикально-протяжному станку мод. 7745. Разработан рабочий чертеж протяжки с трапециевидными лезвиями.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ…………………………………………………………………….7
1. ПРОЕКТИРОВАНИЕ КРУГЛОГО ФАСОННОГО РЕЗЦА……………8
1.1. Техническое задание на проектирование резца…………………….8
1.2. Расчет и выбор конструктивно-геометрических параметров
резца………………………………………………………………………...8
1.3. Аналитическое профилирование резца с боковым наклоном
Передней поверхности…………………………………………………….13
1.4. Определение допусков на перепады точек профиля резца,
шаблона и контршаблона…………………………………………………16
1.5. Техническое задание на проектирование державки
Резца…………………………………………………………………………17
1.6. Описание конструкции державки…………………………………….17
2. ПРОЕКТИРОВАНИЕ МАШИННО-РУЧНОГО МЕТЧИКА……………18
2.1. Техническое задание на проектирование метчика…………………..18
2.2. Расчет и выбор конструктивно-геометрических параметров
метчика………………………………………………………………………18
3. ПРОЕКТИРОВАНИЕ ЧЕРВЯЧНО-МОДУЛЬНОЙ ФРЕЗЫ……………..26
3.1. Техническое задание на проектирование резца………………………26
3.2. Определение конструктивных параметров зубчатых колес………….26
3.3. Расчет и выбор конструктивно-геометрических параметров
фрезы………………………………………………………………………….28
4. ПРОЕКТИРОВАНИЕ БЛОКА НАРУЖНЫХ ПРОТЯЖЕК………………32
4.1. Техническое задание на проектирование блока……………………….32
4.2. Расчет и выбор конструктивно-геометрических параметров
протяжек……………………………………………………………………….33
4.3. Расчет и выбор конструктивных параметров корпусов, плиты,
Упоров и механизмов регулирования протяжек…………………………….46
ПРИЛОЖЕНИЯ…………………………………………………………………..50
ЗАКЛЮЧЕНИЕ…………………………………………………………………..52
БИБЛЕОГРАФИЧЕСКИЙ СПИСОК……………………………………………53

Состав: Круглый фасонный резец, державка, шаблон и контшаблон, метчик, червячно-модульная фреза, протяжка, блок протяжек (СБ), ПЗ Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Расчёт и проектирование режущих инструментов: круглый фасонный резец, комплект метчиков, червячно-модульная фреза, блок протяжек.

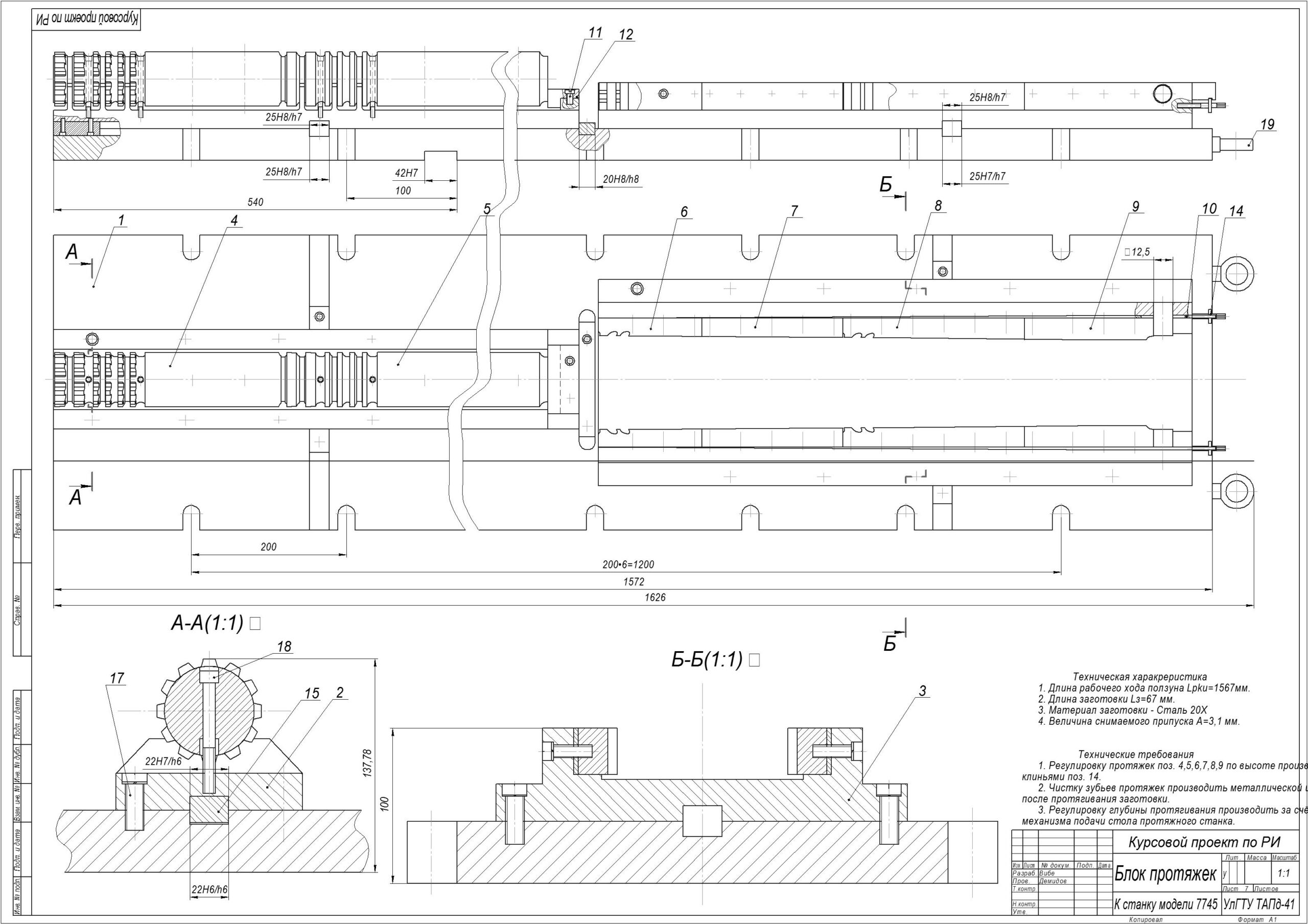

блок протяжек.cdw
Державка.cdw
кфр.cdw
метчик.cdw
ПЗ.docx
протяжка.cdw
ЧМФ.cdw
Ш и КШ КФР.cdw
